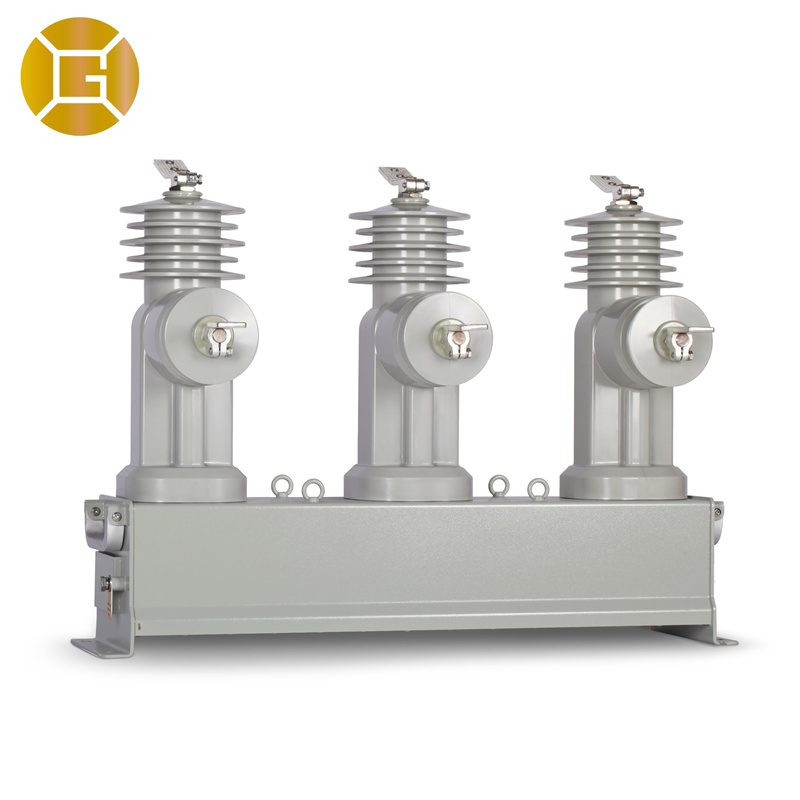

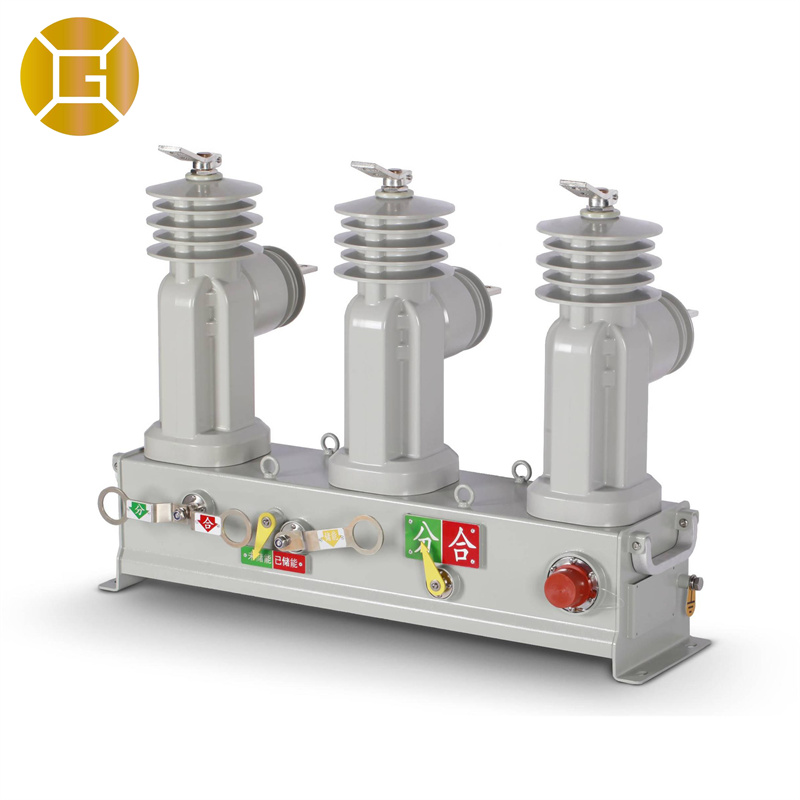

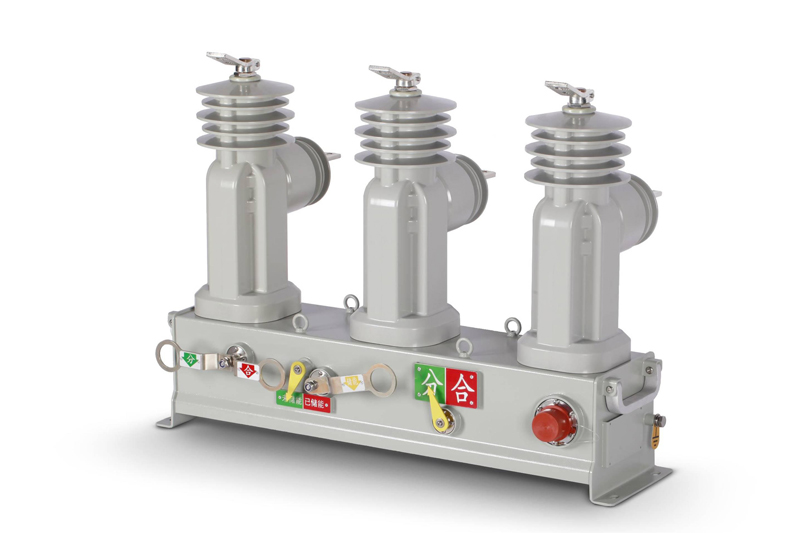

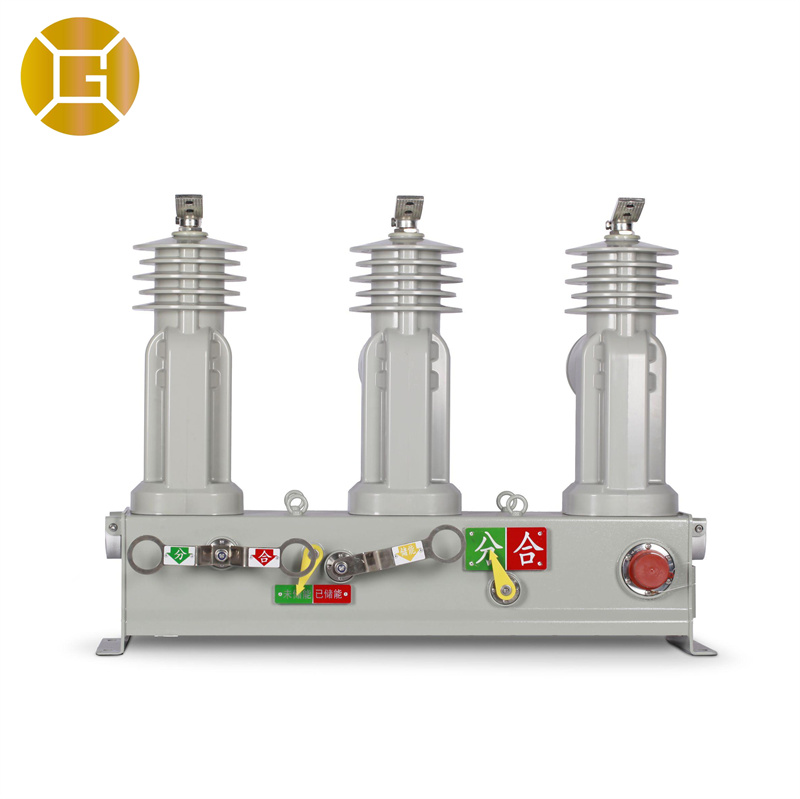

Disjoncteur intelligent sur poteau 12 kV ZW32-12/630-20

Série haute tension

Présentation du produit
Adopte une structure triphasée à piliers pour l'extinction d'arc sous vide. Le pôle à isolation solide intègre un interrupteur à vide, des capteurs et des composants de prise de puissance, permettant la collecte simultanée des signaux de tension/courant côté entrée et côté sortie afin d'alimenter les bornes de distribution intelligentes.
● Modes de fonctionnement : Un mécanisme de fonctionnement à ressort miniaturisé est intégré dans un boîtier étanche, prenant en charge les opérations de commutation manuelles, électriques et à distance.
● Conception de sécurité : Un sectionneur triphasé externe à verrouillage, équipé d'un dispositif de verrouillage anti-mauvaise utilisation, assure la sécurité de fonctionnement.
● Conception intégrée : Le poteau isolé entièrement étanche avec classe de protection IP68 s'adapte aux conditions de travail extérieures complexes.
Remarque : Les paramètres du produit peuvent varier selon la livraison.

Contactez-nous Télécharger

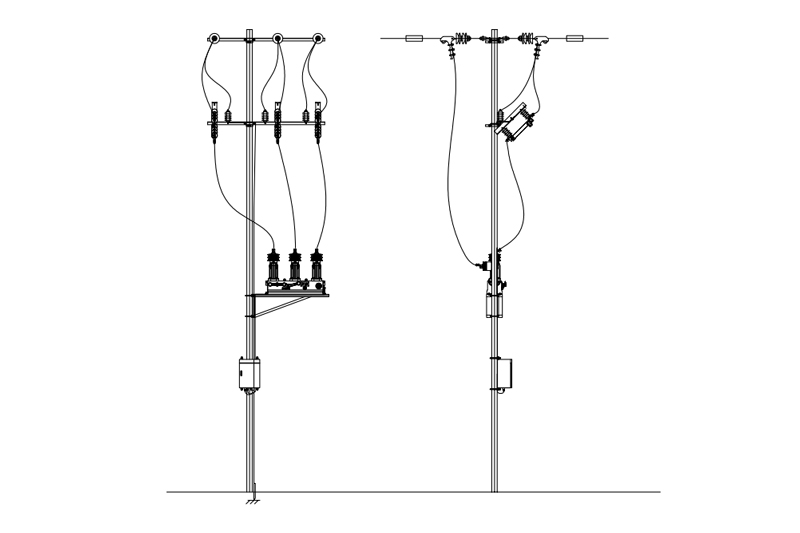

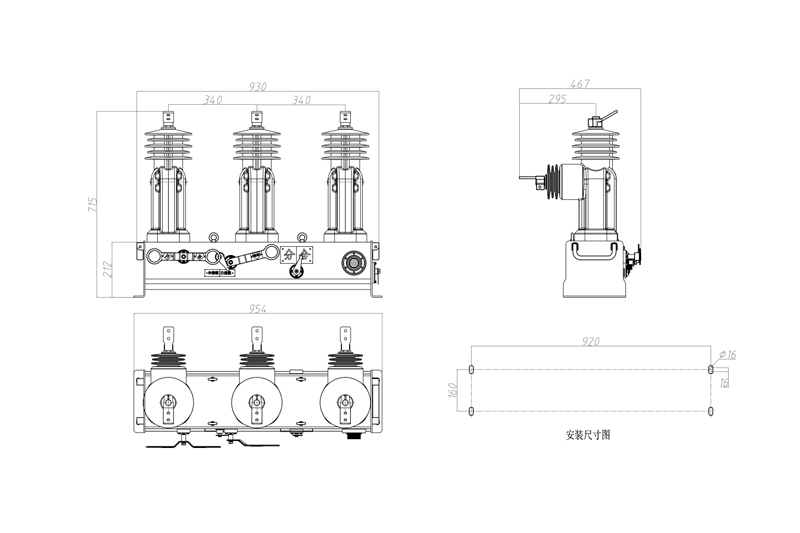

détails du produit

Caractéristiques

Spécifications techniques

Non.	Article		Unité	ZW32-12/T630-20	ZW32-12/T630-20G
1	chambre d'extinction d'arc de type		-	Vide	Vide
2	milieu isolant		-	Isolation solide	Isolation solide
3	Tension nominale		kV	12	12
4	Fréquence nominale		Hz	50	50
5	Courant nominal		UN	630	630
6	Courant de tenue de courte durée nominal		kA	20	20
7	Courant de coupure nominal en court-circuit		kA	20	20
8	Courant de crête admissible nominal		kA	50	50
9	Durée nominale de court-circuit		s	4	4
10	Temps de coupure du courant nominal de court-circuit		Fois	≥30	≥30
11	Séquence de fonctionnement nominale (les valeurs nominales ne doivent pas être réduites pour les cycles de fonctionnement nominaux)		-	O-0,3s-CO-180s-CO	O-0,3s-CO-180s-CO
12	Tension de tenue aux impulsions de foudre nominale	Interphase et phase-terre	kV	75	75
12	(1,2/50 μs, valeur de crête)	Casser	kV	85	85
13	Tension de tenue de courte durée à fréquence nominale (1 min)	Interphase et phase-terre	kV	42	42
13		Casser	kV	48	48
14	Décharge partielle de l'ensemble de la machine (y compris les capteurs de courant et de tension et le module d'alimentation électrique)	Tension d'essai	kV	14.4	14.4
14		Décharge partielle	pC	≤20	≤20
15	résistance du circuit principal		mΩ	≤80	≤130
16	Stabilité mécanique		Fois	≥10000	≥10000
17	Type de mécanisme d'actionnement		-	Printemps	Printemps
18	Mode de fonctionnement		-	Fonctionnement électrique avec possibilité d'ouverture/fermeture manuelle	Fonctionnement électrique avec possibilité d'ouverture/fermeture manuelle
19	Tension de fonctionnement		Dans	DC24	DC24
20	heure de fermeture de l'interrupteur		MS	≤60	≤60
21	heure d'ouverture du commutateur		MS	≤40	≤40
22	asynchronisme d'ouverture et de fermeture		MS	≤2	≤2
23	Capteur de courant encapsulé dans le poteau	Rapport de courant nominal	Séquence de phases	600 A/1 V	600 A/1 V
		Rapport de courant nominal	séquence zéro	20 A/0,2 V	20 A/0,2 V
		Niveau de précision	Séquence de phases	Classe de mesure 0,5 s, Classe de protection 5P10	Classe de mesure 0,5 s, Classe de protection 5P10
		Niveau de précision	séquence zéro	Classe 1, Classe de protection 10P10	Classe 1, Classe de protection 10P10
		Plage de température	℃	-40℃～70℃	-40℃～70℃
		Méthode de mise en œuvre	-	Type électromagnétique de faible puissance	Type électromagnétique de faible puissance
24	Capteur de tension encapsulé dans le pôle	Rapport de tension nominale	Séquence de phases	(10 kV/√3)/(3,25 V/√3)	(10 kV/√3)/(3,25 V/√3)
		Rapport de tension nominale	séquence zéro	(10 kV/√3)/(6,5 V/3)	(10 kV/√3)/(6,5 V/3)
		Niveau de précision	Séquence de phases	Classe 0,5	Classe 0,5
		Niveau de précision	séquence zéro	Classe 1	Classe 1
		Plage de température	℃	-40℃～70℃	-40℃～70℃
		Méthode de mise en œuvre	-	Division de tension capacitive	Division de tension capacitive
		Méthode d'échantillonnage	-	Acquisition de tension bilatérale (côté source et côté charge)	Acquisition de tension bilatérale (côté source et côté charge)
25	Alimentation capacitive encapsulée dans le pôle	Méthode d'alimentation électrique	-	Alimentation capacitive intégrée	Alimentation capacitive intégrée
		Méthode d'installation	-	Alimentation capacitive intégrée moulée dans le pôle isolant	Alimentation capacitive intégrée moulée dans le pôle isolant
		Puissance de sortie nominale monophasée	DANS	≥10±10%	≥10±10%
26	Fonction de verrouillage à distance et local		-	Facultatif	≥10±10%
27	Fonction d'activation/désactivation du réenclencheur		-	Facultatif	≥10±10%
28	verrouillage manuel de fermeture		-	N / A	N / A
29	niveau de protection du boîtier de l'interrupteur		-	≤IP67	≤IP67
30	Durée de vie du commutateur		Année	20	20
