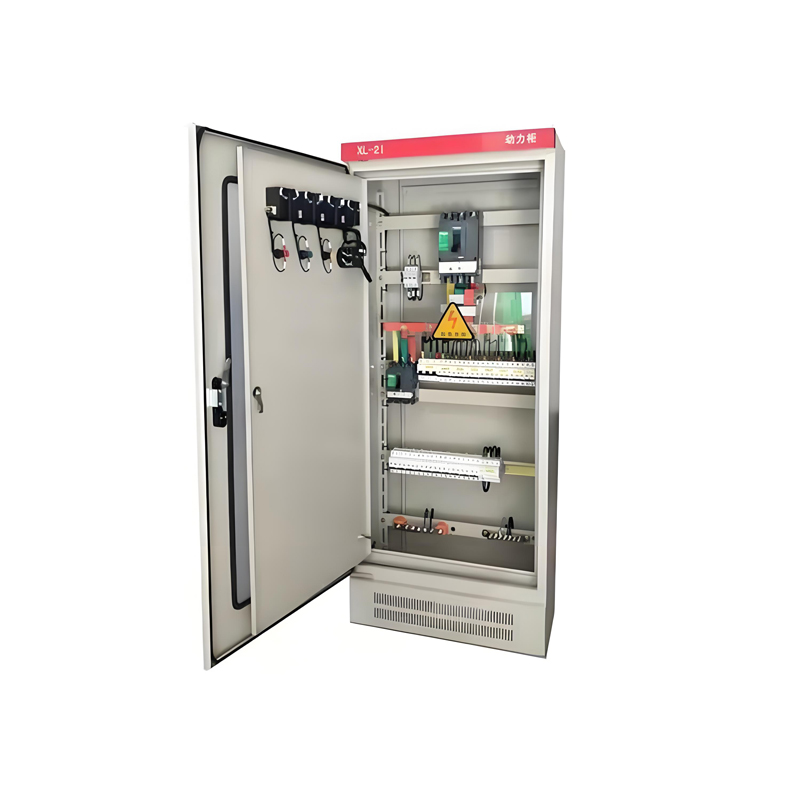

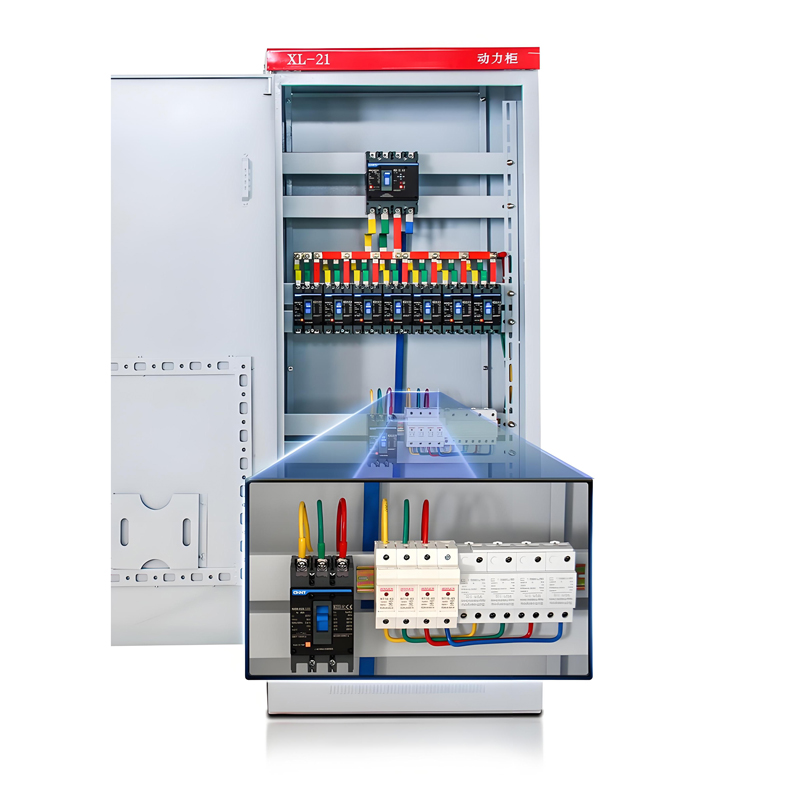

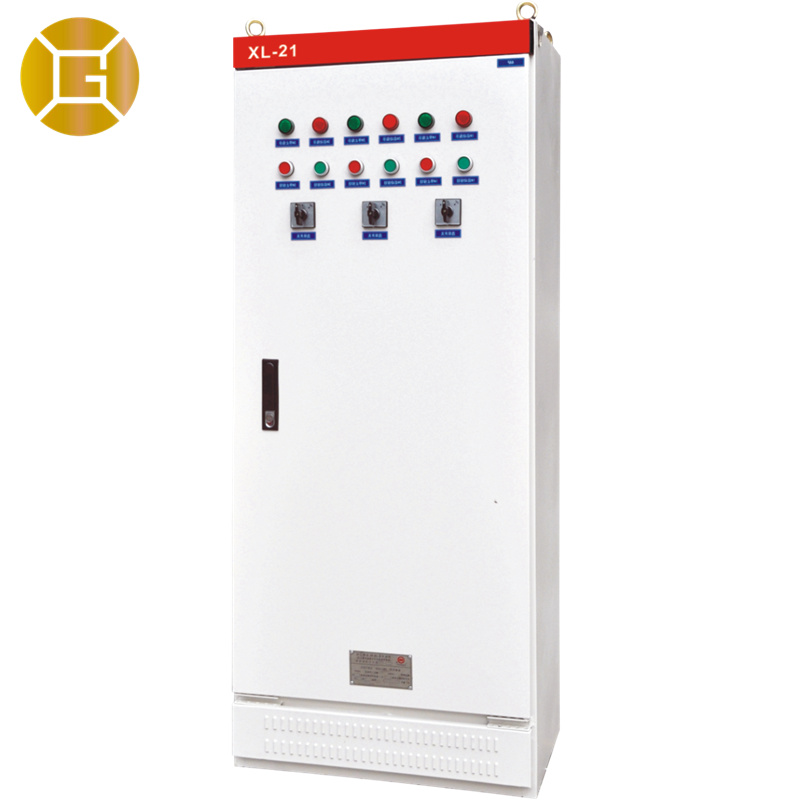

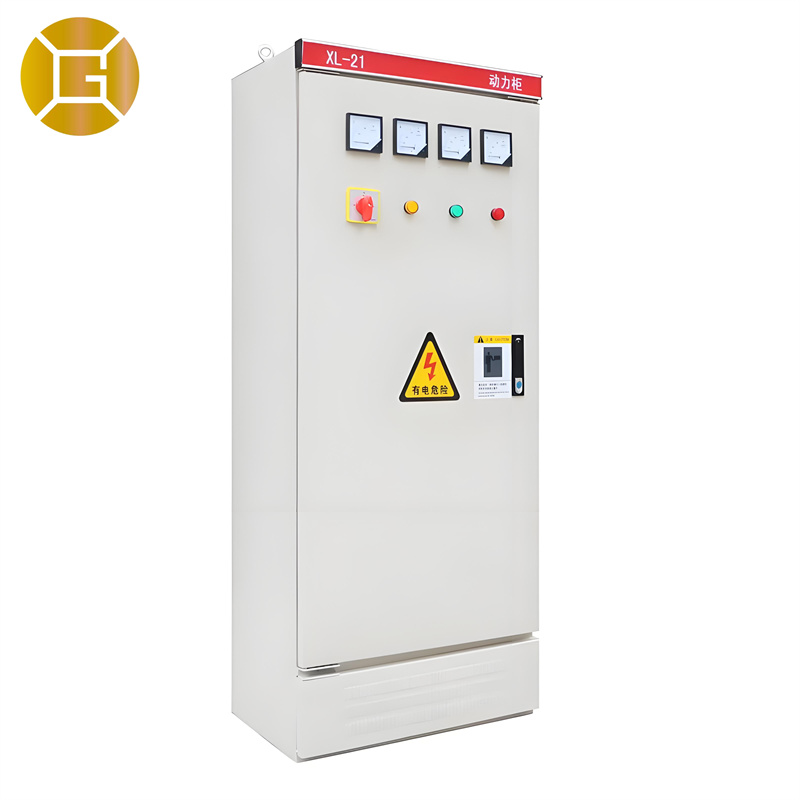

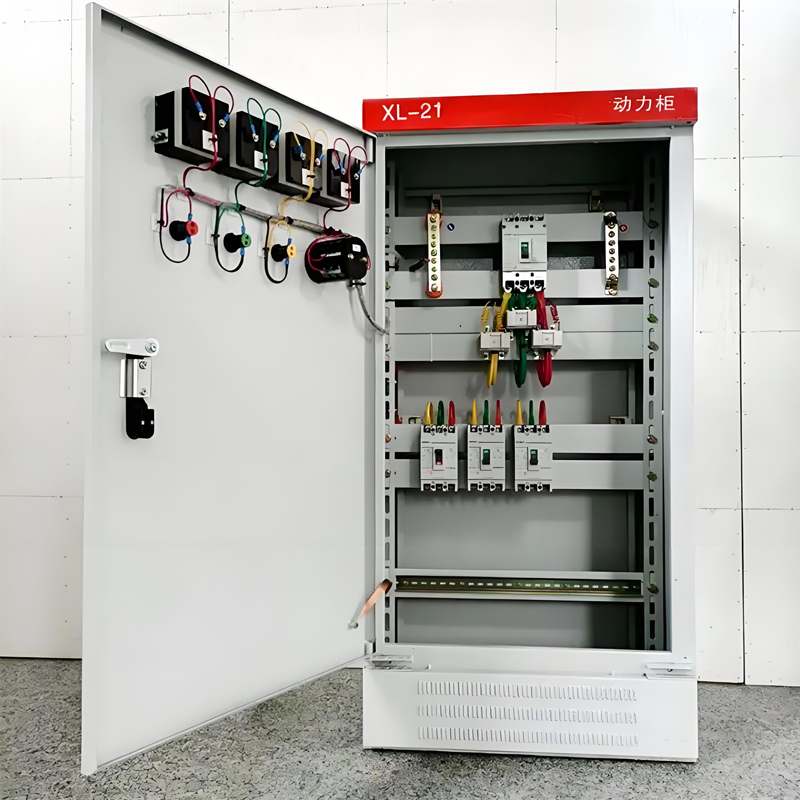

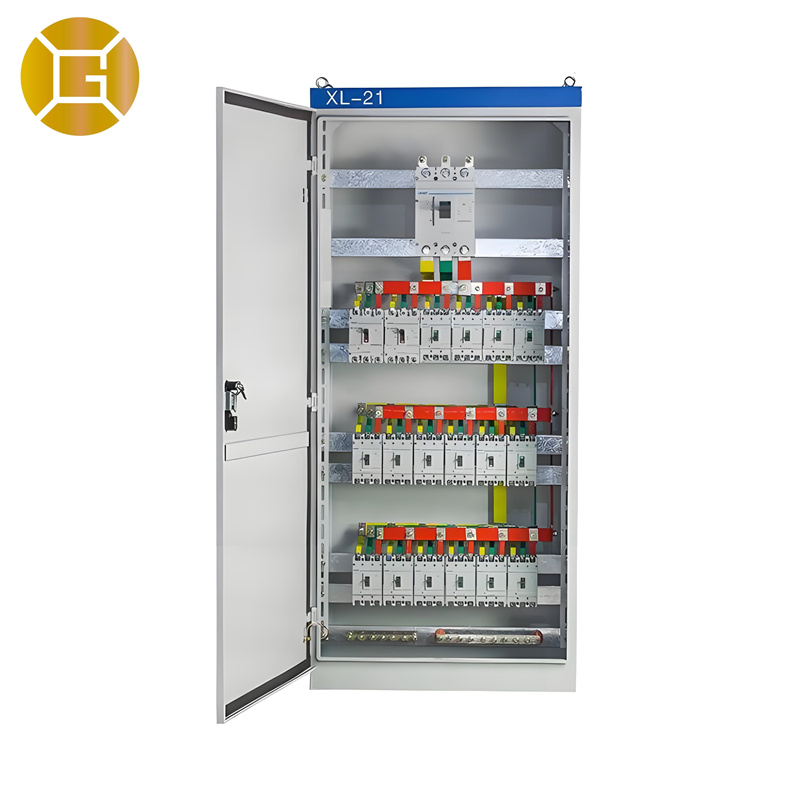

Panneau de distribution électrique XL-21
Caractéristiques
● Le commutateur de sortie adopte un nouveau type de disjoncteur à boîtier moulé et de déclencheur composé avec un petit volume, une capacité de coupure élevée, un arc court (ou sans arc), qui possède des fonctions de protection contre les surcharges et les courts-circuits et peut être équipé d'une fonction de protection contre les fuites selon les exigences de l'utilisateur ;
● Le circuit du moteur comporte des fonctions de protection contre les surcharges, les courts-circuits, les sous-tensions et les pertes de phase ;
● Le circuit auxiliaire dispose de fonctions de commande locale et à distance, et d'une commutation automatique entre les modes local et à distance.
Conditions de fonctionnement
● Température ambiante : ne dépassant pas +40℃, ne descendant pas en dessous de -5℃ ; la température sur 24 heures ne doit pas dépasser +35℃.
● Altitude : ne dépassant pas 2000 m.
● Humidité relative de l'air ambiant : ne dépassant pas 50 % à une température maximale de +40 ℃ ; une humidité relative plus élevée est autorisée à des températures plus basses.
● Inclinaison du plan vertical lors de l'installation de l'équipement : ne dépassant pas 5 degrés.
● L’équipement doit être installé dans un endroit exempt de fortes vibrations et de chocs, et où les composants électriques ne risquent pas d’être corrodés.
Spécifications techniques
| Non. | Articles | Unité | Données |
| 1 | Tension nominale du circuit principal | Dans | AC 380 |
| 2 | Tension nominale du circuit auxiliaire | Dans | CA 220, 380 |
| 3 | Fréquence nominale | Hz | 50 |
| 4 | Tension d'isolation nominale | Dans | 660 |
| 5 | Courant nominal | UN | ≤ 800 A |
Remarque : Les données ci-dessus sont susceptibles d'être modifiées en raison d'améliorations techniques.
