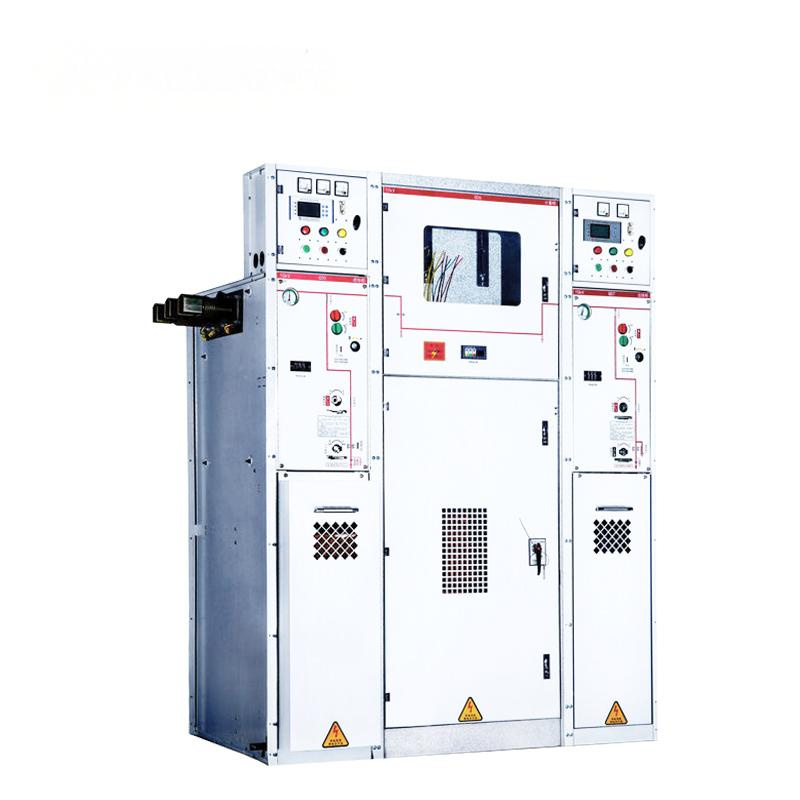

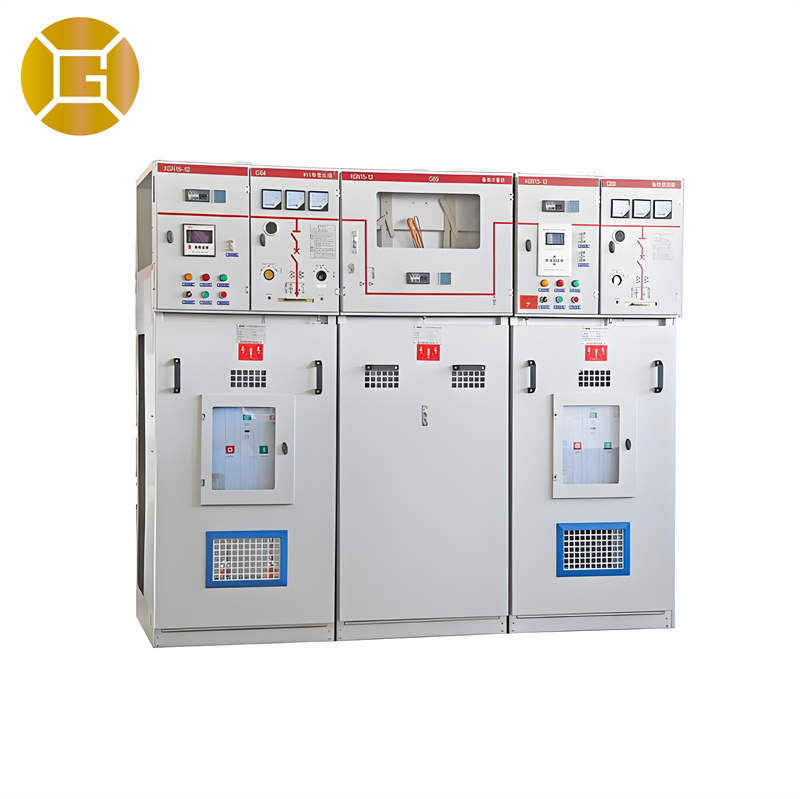

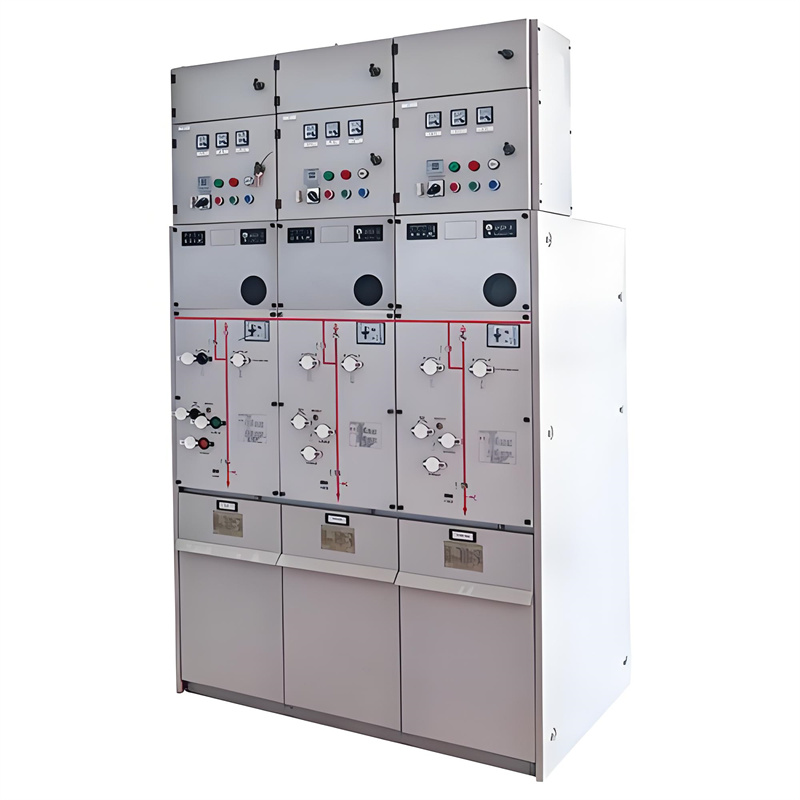

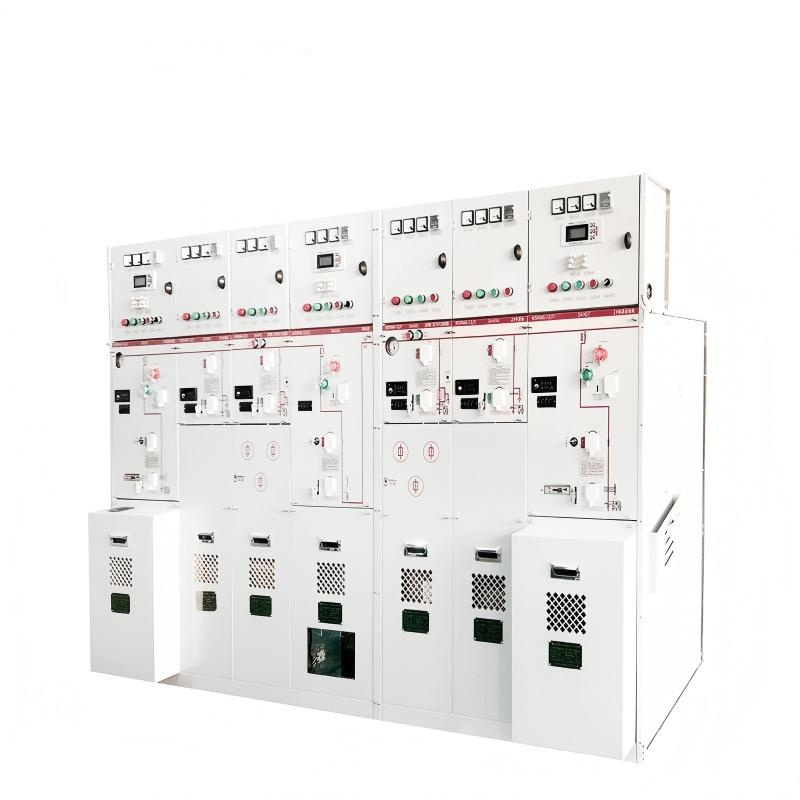

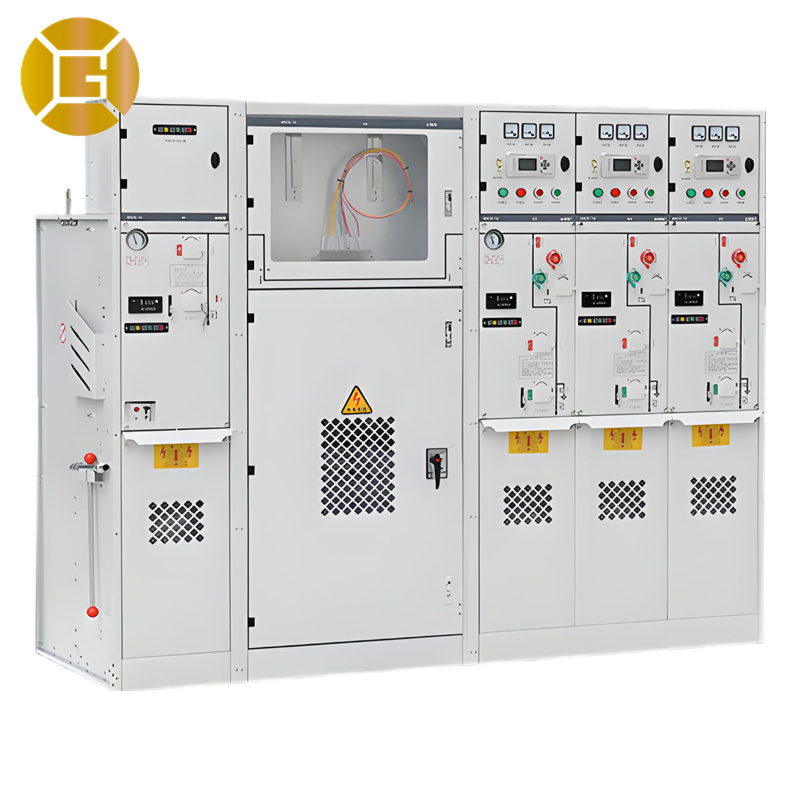

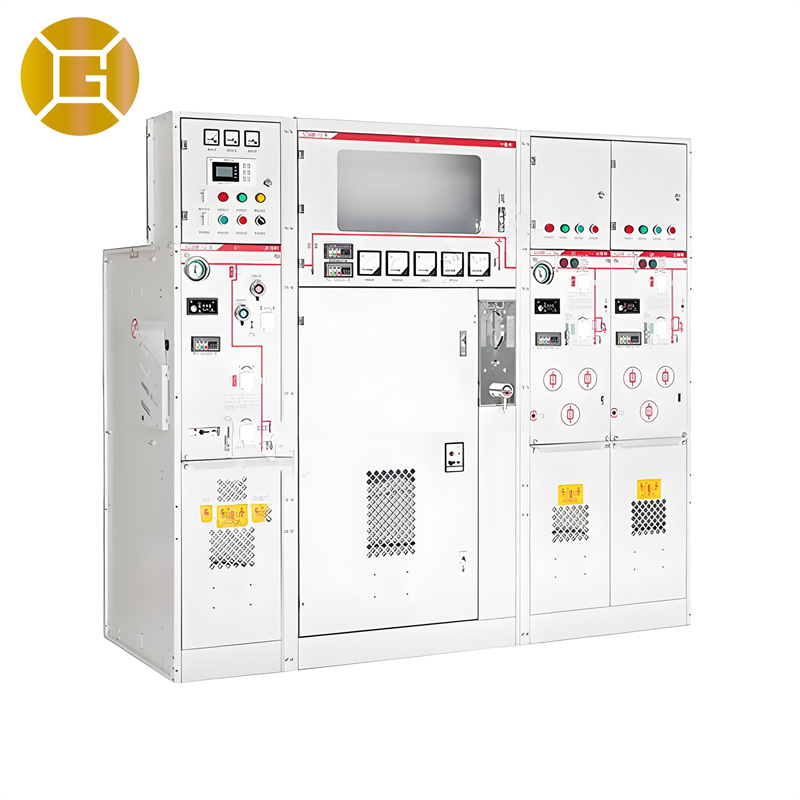

Unité principale annulaire à isolation gazeuse SRM6 entièrement isolée

Série haute tension

Présentation du produit
Conçu pour les systèmes de distribution d'énergie 10 kV/6 kV, il offre des solutions de commutation modulaires pour les scénarios de distribution d'énergie urbains et ruraux.
● Configuration flexible : Prend en charge les combinaisons d’unités fixes/extensibles. Sa conception entièrement modulaire permet une extension arbitraire des barres omnibus, répondant ainsi aux besoins de configuration flexible des sous-stations compactes.
● Structure étanche sans entretien : Les composants actifs sont entièrement enfermés dans un corps en acier inoxydable isolé au gaz avec une protection IP67, isolant les impacts environnementaux externes et assurant un fonctionnement fiable ≥30 ans (conditions intérieures de 20℃).
● Adaptabilité intelligente : Les modules d’automatisation intelligents optionnels intègrent des fonctions de surveillance, réduisant considérablement la charge de travail liée à l’installation et à la mise en service sur site.
● Sécurité et fiabilité : Les barres omnibus étendues sont dotées d'une conception de blindage entièrement isolée, associée à des systèmes de verrouillage anti-mauvaise utilisation pour équilibrer la sécurité opérationnelle et l'extensibilité du système.

Contactez-nous Télécharger

détails du produit

Caractéristiques

● Le poste de distribution à isolation gazeuse en anneau est monté sur un châssis en acier galvanisé. Les unités de commutation sont logées dans une chambre à gaz SF6 en acier inoxydable non magnétique résistant à la corrosion, d'une épaisseur de 3 mm. Cette chambre SF6 constitue un système sous pression hermétique conçu pour une durée de vie de 30 ans en conditions normales. La pression de service normale du gaz SF6 est de 0,15 à 0,4 bar. En cas de surpression, la chambre est équipée d'un dispositif de décompression permettant d'évacuer le gaz par le bas ou l'arrière.

● Les interrupteurs de charge sont dotés d'un mécanisme coaxial rotatif à double coupure, actionné par un unique orifice d'accès et une plaque coulissante. Ce système garantit que l'interrupteur ne peut se trouver que dans l'un des trois états (« fermé, ouvert, mis à la terre ») à la fois, éliminant ainsi tout risque de mauvaise manipulation.

● Le mécanisme de commande de l'interrupteur est installé sur la face avant extérieure de la chambre à gaz et bénéficie d'un traitement anticorrosion facilitant son utilisation et son entretien manuels. Il permet également une électrification aisée.

Conditions de fonctionnement

● Température ambiante :

● Inférieur ou égal à 40 °C

● Supérieure ou égale à -25 °C

● Altitude : ≤ 1000 m (Au-delà de 1000 m, veuillez nous consulter)

● Humidité : Inférieure ou égale à 95 % (24 heures)

Spécifications techniques

Code d'unité	Articles	Code d'unité	Signification des codes
C	Unité de commutation de charge monotube standard	-	Manchon supérieur de barre omnibus
F	unité électrique combinée interrupteur de charge et fusible	SL	unité de connexion de barre omnibus
Dans	disjoncteur	M	unité de mesure
D	Unité d'entrée de câble (sans interrupteur)	PT	Unité PT
+	Manchon latéral de barre omnibus	1K2(4)	Unité de commutation de charge avec ligne de sortie à double tube
