Transformateur immergé dans l'huile
01

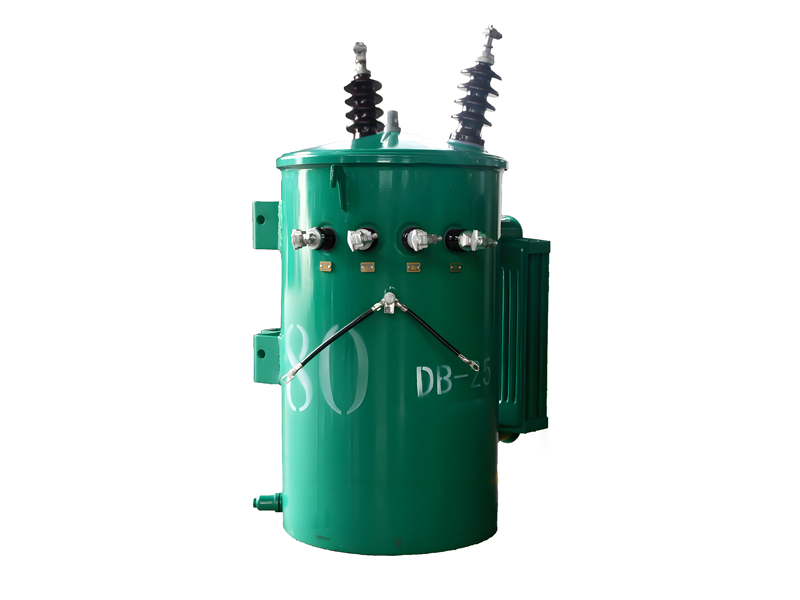

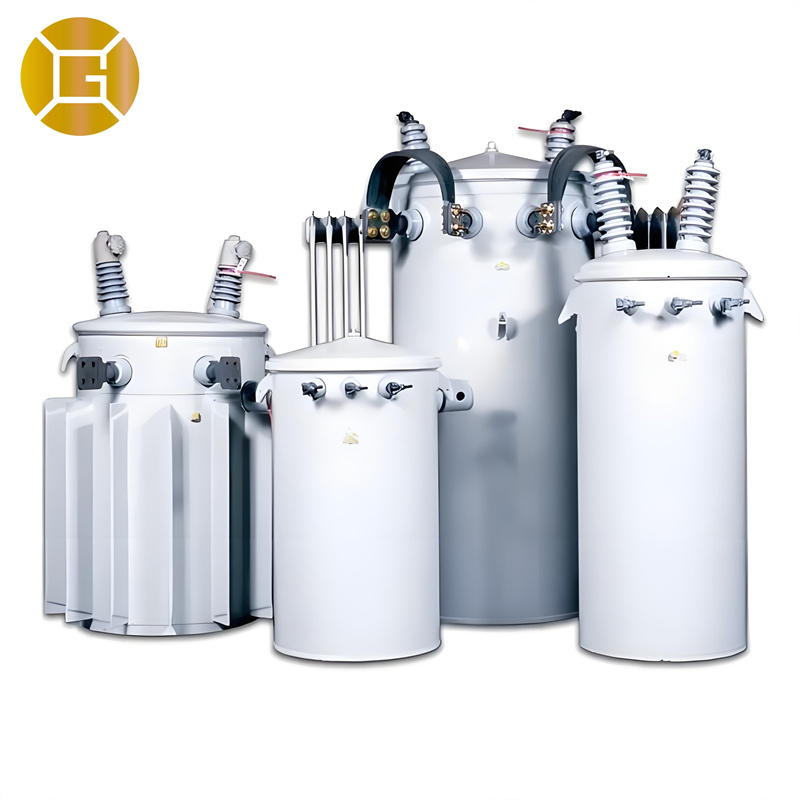

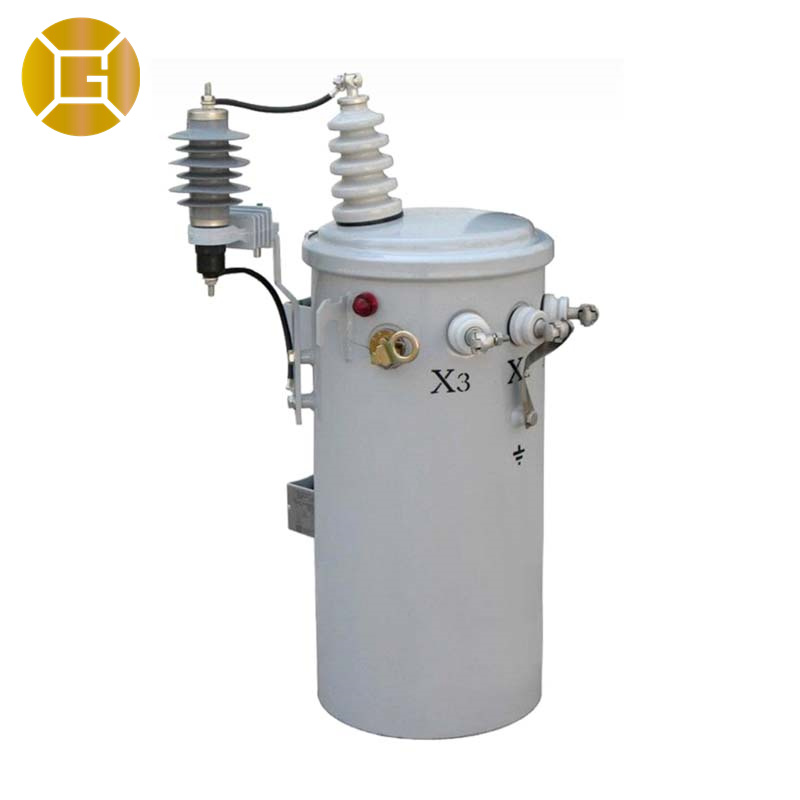

Transformateur monophasé immergé dans l'huile, transformateur monté sur poteau
Définition du modèle
Caractéristiques
● Conception hautement efficace et économe en énergie : Adopte une conception de structure à noyau enroulé avec des caractéristiques de haute efficacité et d'économie d'énergie, réduisant efficacement les pertes à vide et améliorant l'efficacité opérationnelle.
● Taille compacte et légèreté : comparés aux transformateurs traditionnels, les transformateurs monophasés montés sur poteau sont plus petits et plus légers, ce qui facilite l'installation et la maintenance.
● Faibles investissements en infrastructures : Grâce à leur taille compacte et à leur légèreté, les investissements en infrastructures sont relativement faibles, ce qui les rend adaptés aux réseaux électriques ruraux et aux zones montagneuses isolées.
● Réduction des pertes en ligne : Capable de raccourcir le rayon d'alimentation basse tension, de réduire les pertes en ligne de plus de 60 % et d'améliorer la qualité de l'alimentation électrique.
● Installation facile : Utilise une méthode d'installation par suspension sur poteau, garantissant un processus d'installation simple et rapide.
● Haute fiabilité : Doté d'une structure entièrement étanche avec une forte capacité de surcharge, une grande fiabilité pour un fonctionnement continu et une maintenance simple.
Domaine d'application
Adaptée aux réseaux électriques ruraux, aux zones montagneuses isolées, aux villages dispersés et autres lieux, elle répond aux besoins en électricité pour la production agricole et l'éclairage.
Spécifications techniques
| Capacité nominale (kVA) | Tension nominale | Groupe vectoriel | Perte à vide (DANS) | Perte de charge (DANS) | Courant à vide (%) | Tension d'impédance (%) | ||
| HW (kV) | Plage de tapotement (%) | LV (kV) | ||||||
| 10 | 6 6,3 10 10,5 11 | ±2×2,5 ±5 | 2 × (0,22~0,24) ou 0,22~0,24 | li0 li6 | 45 | 235 | 1.1 | 3.0 |
| 16 | 55 | 330 | 1.0 | |||||
| 20 | 65 | 385 | 0,9 | |||||
| 30 | 80 | 560 | 0,8 | |||||
| 40 | 100 | 700 | 0,8 | 3.5 | ||||
| 50 | 120 | 855 | 0,7 | |||||
| 63 | 145 | 1020 | 0,6 | |||||
| 80 | 160 | 1260 | 0,6 | |||||
| 100 | 190 | 1485 | 0,6 | |||||
| 125 | 230 | 1755 | 0,5 | |||||
| 160 | 290 | 2130 | 0,5 | |||||
Remarque : Les données ci-dessus sont susceptibles d'être modifiées en raison d'améliorations techniques.
