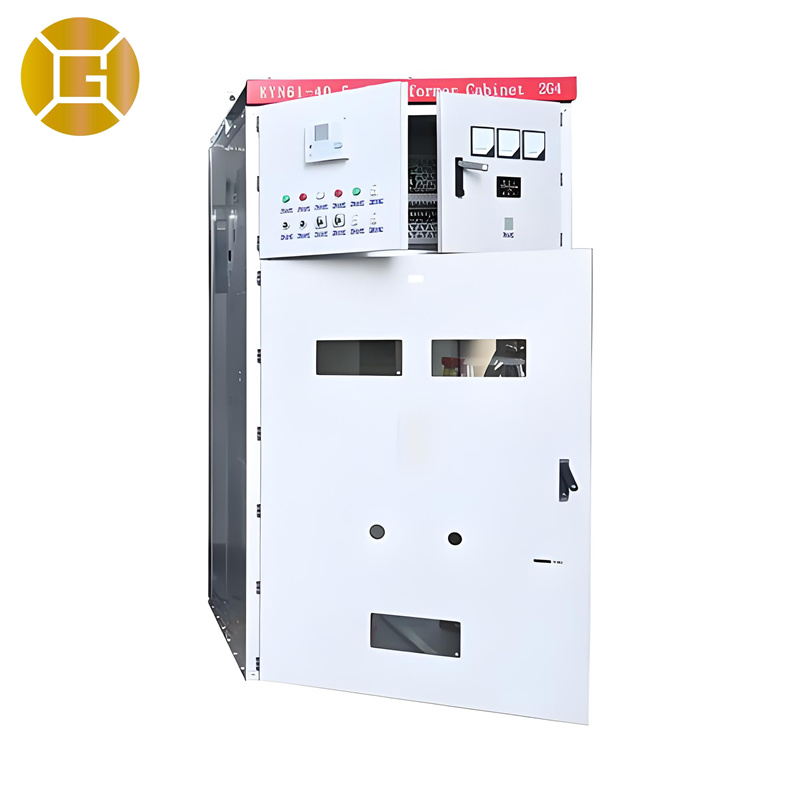

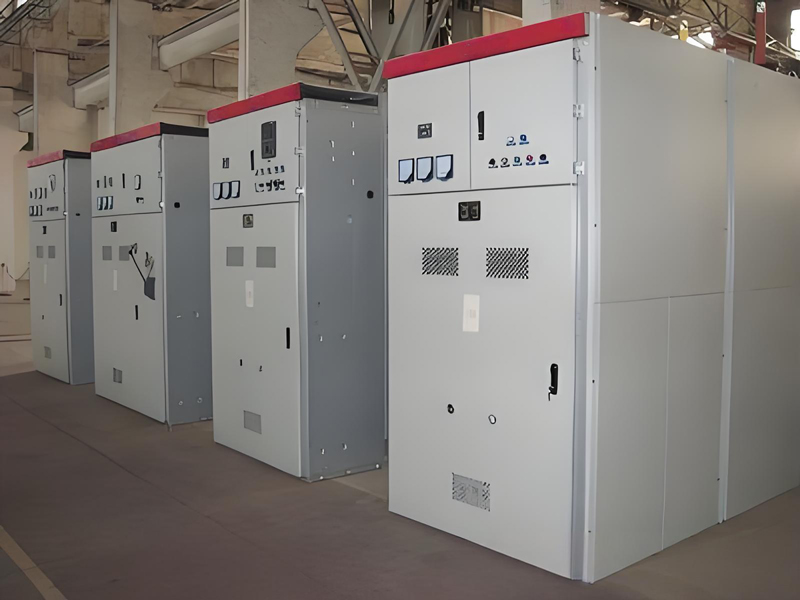

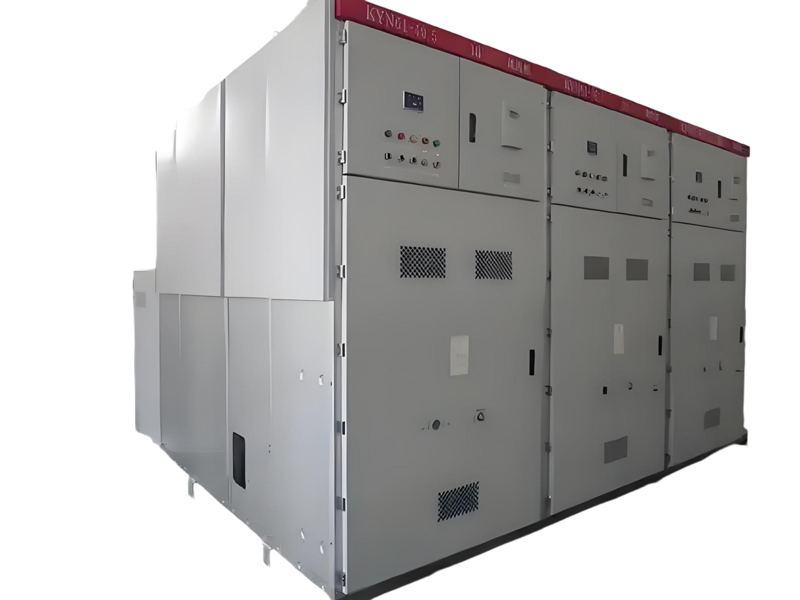

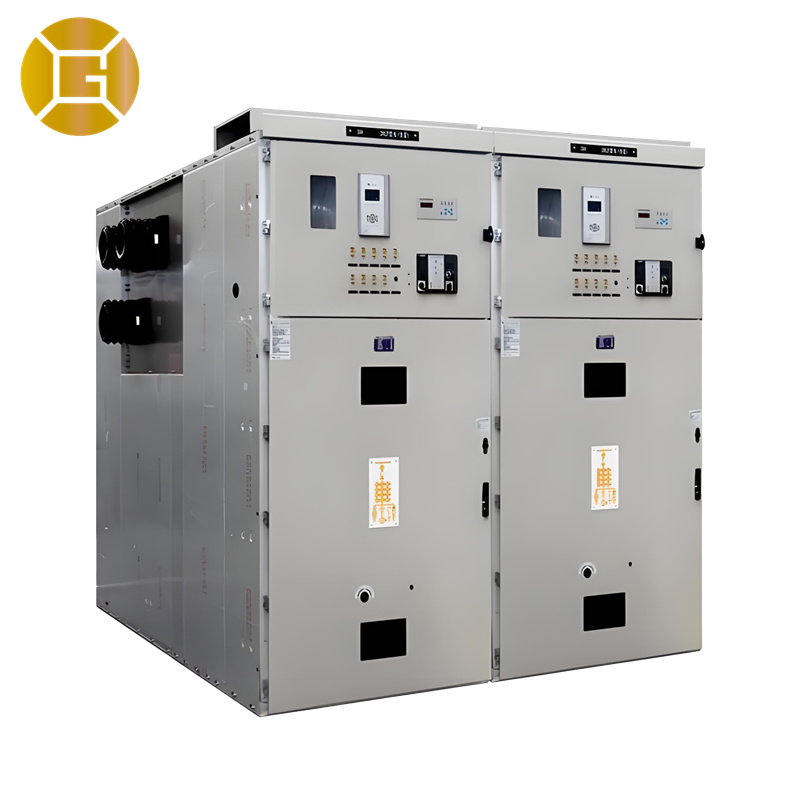

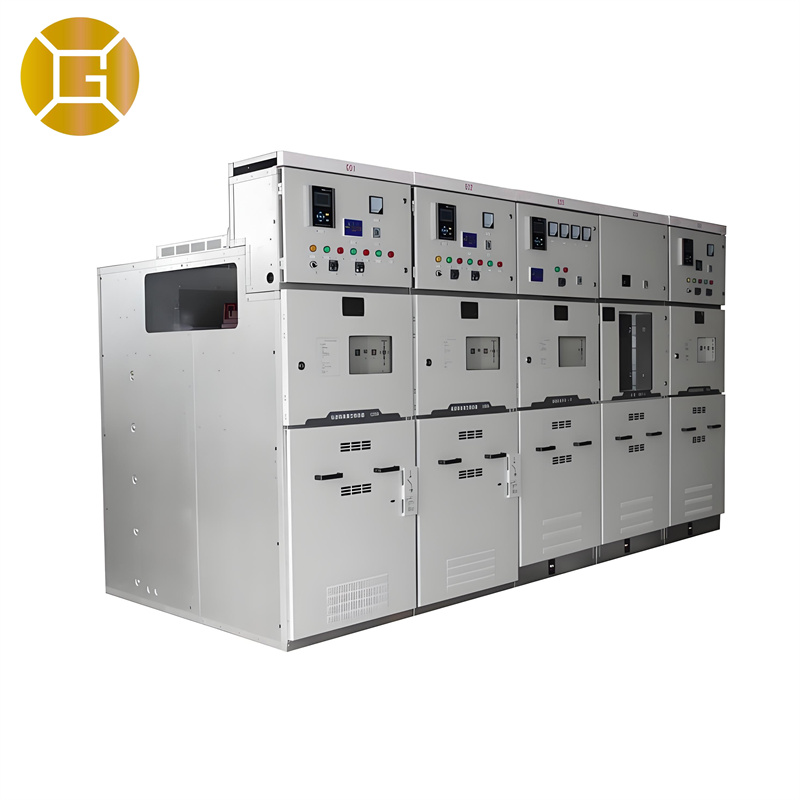

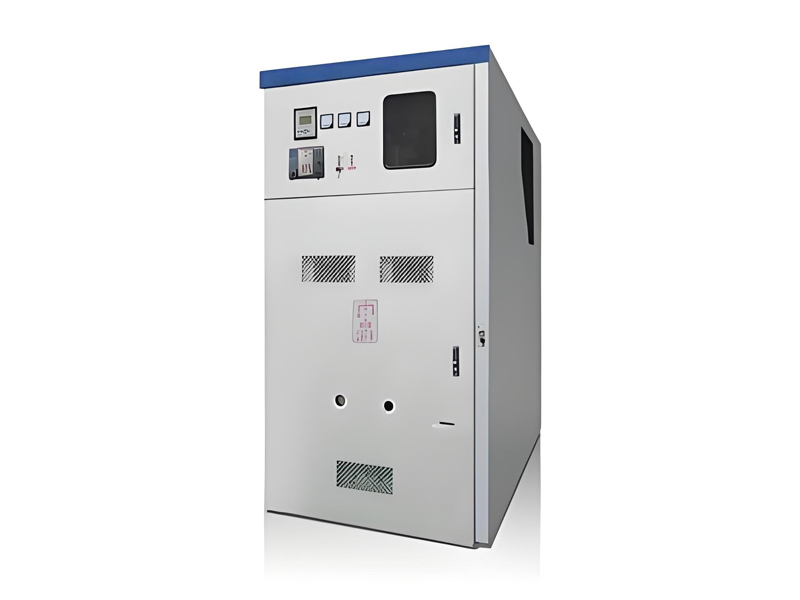

KYIN61-40.5 Appareillage de commutation blindé à extraction CA blindé

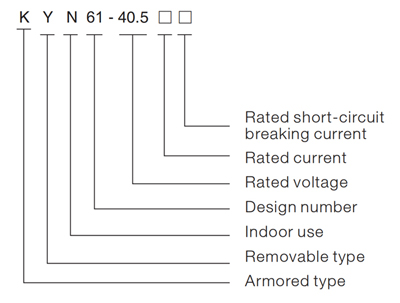

Définition du modèle
Caractéristiques
● Structure modulaire de l'armoire : L'armoire adopte une structure assemblée et le disjoncteur est doté d'une structure de chariot montée au sol.
● Disjoncteur à vide à isolation composite de nouvelle génération : Équipé d'un disjoncteur à vide à isolation composite de nouvelle génération (VCB) avec une excellente interchangeabilité et un remplacement simple.
● Mécanisme d'avancement à vis et écrou : Le châssis du camion est équipé d'un mécanisme de propulsion à vis et écrou pour un mouvement fluide du camion, évitant les erreurs de fonctionnement susceptibles d'endommager la structure d'avancement.
● Fonctionnement entièrement clos : Toutes les opérations peuvent être effectuées avec la porte de l'armoire fermée.
● Verrouillage mécanique obligatoire : Les verrouillages entre l'interrupteur principal, le chariot et la porte de l'armoire adoptent un verrouillage mécanique obligatoire, répondant aux fonctions de sécurité « à cinq preuves ».
● Espace suffisant pour les câbles : le compartiment à câbles permet le raccordement de plusieurs câbles ; un interrupteur de mise à la terre rapide est prévu pour la mise à la terre et la fermeture des boucles de court-circuit.
● Classe de protection : IP3X pour le boîtier ; IP2X lorsque la porte de la chambre du camion est ouverte.
Conformité aux normes : Conforme aux normes GB3906-2006, DL/T 404-2007 et est formulé en référence à la norme IEC 298.
Conditions de fonctionnement
● Température ambiante : Maximum +40°C, avec une moyenne sur 24 heures ne dépassant pas 35°C ; minimum -10°C.
● Altitude : Ne dépassant pas 1 000 mètres au-dessus du niveau de la mer.
● Humidité relative : moyenne quotidienne ≤95 % ; moyenne mensuelle ≤90 %.
● Intensité sismique : ne dépassant pas 8 degrés.
● Pression de vapeur d'eau : moyenne quotidienne ≤ 2,2 kPa ; moyenne mensuelle ≤ 1,8 kPa.
● Environnement environnant : Lieux exempts de risques d'incendie/d'explosion, de pollution grave, de corrosion chimique et de vibrations intenses.
Spécifications techniques
| Non. | Articles | Unité | Données | ||
| 1 | Tension nominale | kV | 40,5 | ||
| 2 | Fréquence nominale | Hz | 50 | ||
| 3 | courant nominal du bus principal | UN | 1250, 1600, 2000 | ||
| 4 | bus de branchement courant nominal | UN | 630, 1250, 1600 | ||
| 5 | Niveau d'isolation nominal | Tension de tenue à la fréquence industrielle de 1 min (valeur efficace) | kV | Phase à phase, phase à la terre | Rupture d'isolement primaire |
| Tension de tenue aux impulsions de foudre (valeur de crête) | 95 | 115 | |||
| 185 | 215 | ||||
| Circuit de commande auxiliaire, tension de tenue à la fréquence du réseau de 1 min | Dans | 2000 | |||
| 6 | Courant de coupure nominal en court-circuit | k | 25, 31,5 | ||
| 7 | Courant nominal de court-circuit (valeur de crête) | k | 63, 80 | ||
| 8 | Courant de tenue de courte durée nominal (4s) | k | 25, 31,5 | ||
| 9 | Courant de crête admissible nominal | k | 63, 80 | ||
| 10 | tension nominale du circuit de commande auxiliaire | Dans | -110,-220,-220 | ||
| 11 | Niveau de protection | Enceinte de l'appareillage de commutation | IP4X | ||
| Chambre compartimentée (porte ouverte) | IP2X | ||||
Remarque : Les données ci-dessus sont susceptibles d'être modifiées en raison d'améliorations techniques.
