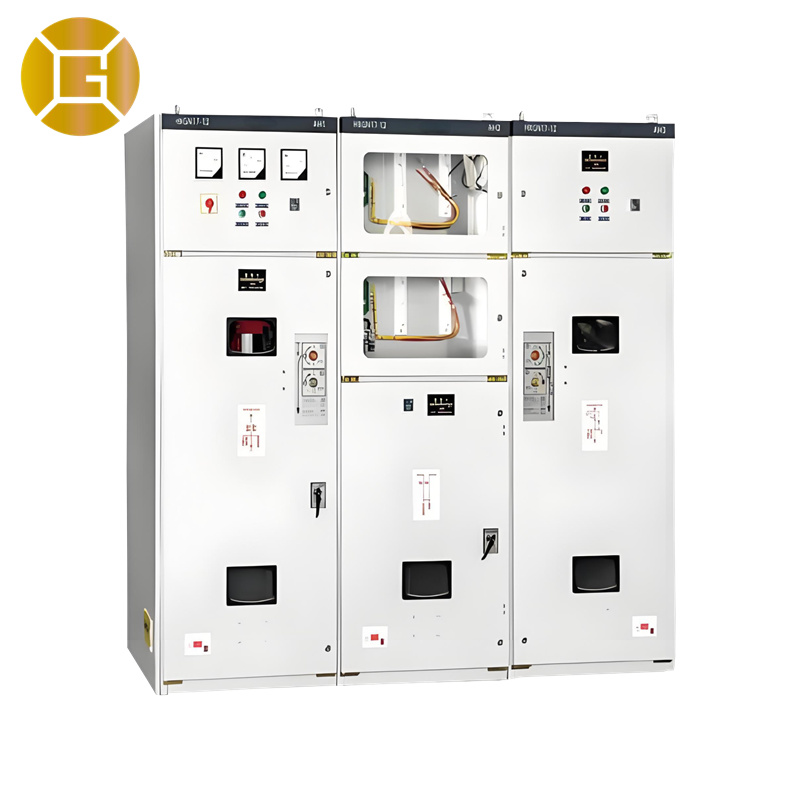

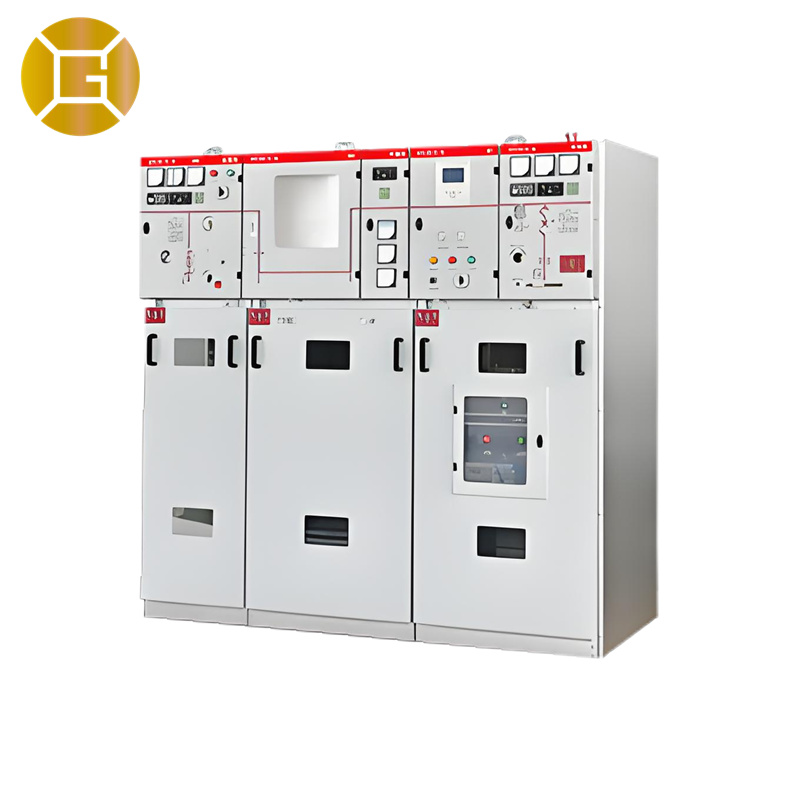

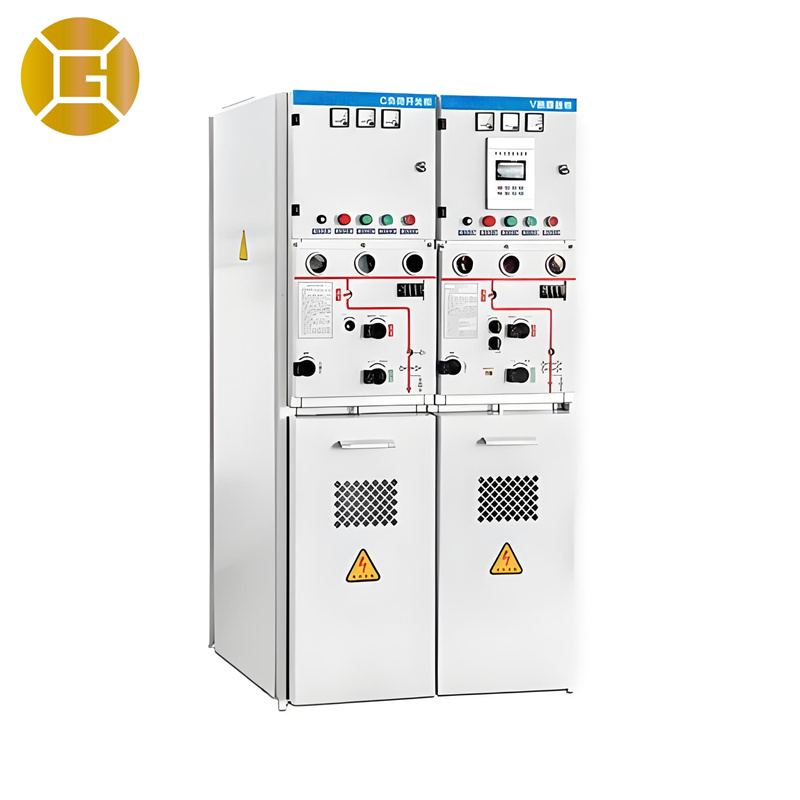

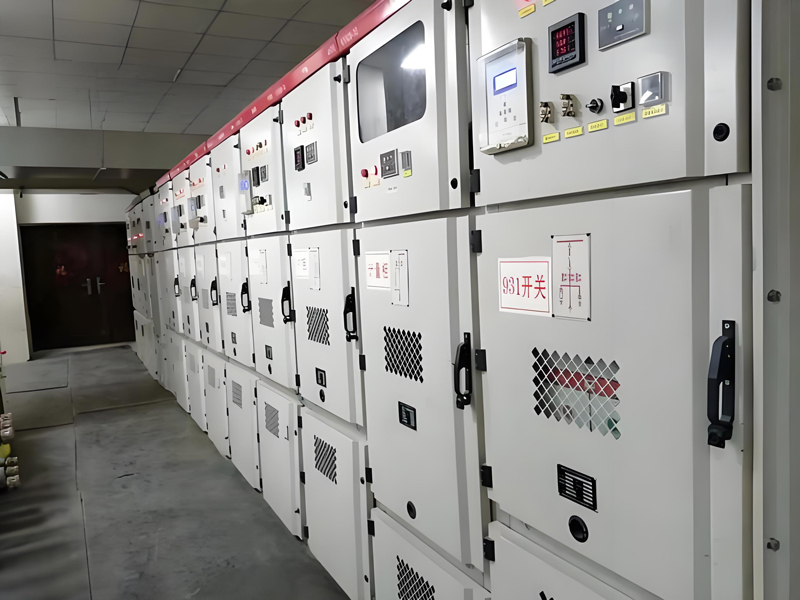

HXGN-40.5 Appareillage de commutation isolé au gaz (GIS)

Série haute tension

Présentation du produit
L'unité de distribution annulaire à isolation gazeuse HXGN-40.5 (RMU) utilise du gaz SF6 basse pression comme principal isolant. Cet appareillage de nouvelle génération est conçu pour la réception et la distribution d'énergie électrique et offre des fonctions de contrôle, de protection, de mesure, de surveillance et de communication, tant en fonctionnement normal qu'en cas de défaut. Il présente de larges perspectives d'application pour le raccordement aux réseaux d'énergies renouvelables, la modernisation des réseaux de distribution et les projets de transport ferroviaire international.

Contactez-nous Télécharger

détails du produit

Caractéristiques

● Sécurité et fiabilité

Les composants haute tension de cet appareillage utilisent du gaz SF6 basse pression comme isolant, scellé dans un boîtier en acier inoxydable pour les isoler de l'environnement extérieur. Ceci empêche efficacement la contamination, l'humidité, les corps étrangers et autres agressions extérieures, améliorant ainsi la fiabilité de l'isolation tout en offrant d'excellentes propriétés anti-vieillissement et anti-corrosion.

● Structure compacte

Utilisant une technologie éprouvée de coupure par interrupteur à vide, offrant une performance de coupure stable et une longue durée de vie, la chambre d'extinction d'arc est disposée horizontalement dans le boîtier rempli de gaz. Cette conception exploite pleinement l'excellente capacité de coupure de l'interrupteur à vide, garantissant une structure compacte, des performances supérieures et une grande fiabilité.

● Sans entretien

Grâce à la technologie de connexion par connecteur interne, les câbles, les parafoudres et les transformateurs de potentiel peuvent être raccordés par simple connexion pour une isolation renforcée. Le boîtier à gaz est doté d'une conception à double compartiment : un compartiment pour l'interrupteur à trois positions et la barre omnibus principale, et un autre pour le disjoncteur, permettant une commande séquentielle à une touche.

● Installation facile

Grâce à ses barres omnibus à isolation solide, cet appareillage de commutation isolé au gaz élimine les problèmes de manipulation du gaz SF6 sur site (par exemple, le pompage du vide, le remplissage de gaz, le traitement de l'humidité) lors de l'installation et de l'extension de l'exploitation, permettant une installation sur le terrain pratique.

● Configuration intelligente

Doté d'unités de contrôle et de protection intelligentes, il surveille l'état de fonctionnement des disjoncteurs, des sectionneurs triphasés, des ressorts de stockage d'énergie et de la pression de gaz dans l'enveloppe remplie de gaz. Il commande l'ouverture et la fermeture des disjoncteurs ainsi que le fonctionnement des sectionneurs triphasés, assurant ainsi l'automatisation de la protection par relais.

Conditions de fonctionnement

● Altitude : ≤ 2500 m

● Température ambiante : -5 °C à +40 °C

● Humidité relative : moyenne quotidienne ≤ 85 % (à +25 °C)

● Sismique/Vibration : Le site d'installation doit être exempt de fortes vibrations, de secousses et d'une inclinaison verticale ne dépassant pas 5 degrés.

● Risques environnementaux : Aucun risque d’explosion

Remarque : Pour les applications dépassant les conditions normales ci-dessus, les utilisateurs doivent consulter le fabricant pour obtenir des solutions personnalisées.

Spécifications techniques

Non.	Articles	Unité	Données
1	Tension nominale	kV	40,5
2	Courant nominal maximal	UN	2000
3	courant de coupure nominal	kA	25	31,5
4	Courant de fermeture nominal (valeur de crête)	kA	63	80
5	Limitation de la valeur de crête du courant traversant	kA	63	80
6	Courant de tenue de courte durée nominal (4s)	kA	25	21,5
7	Dimensions normales (L×P×H)	mm	1918×3250×3125
8	Niveau de protection		IP2X
9	Poids	KG	Environ 1500
