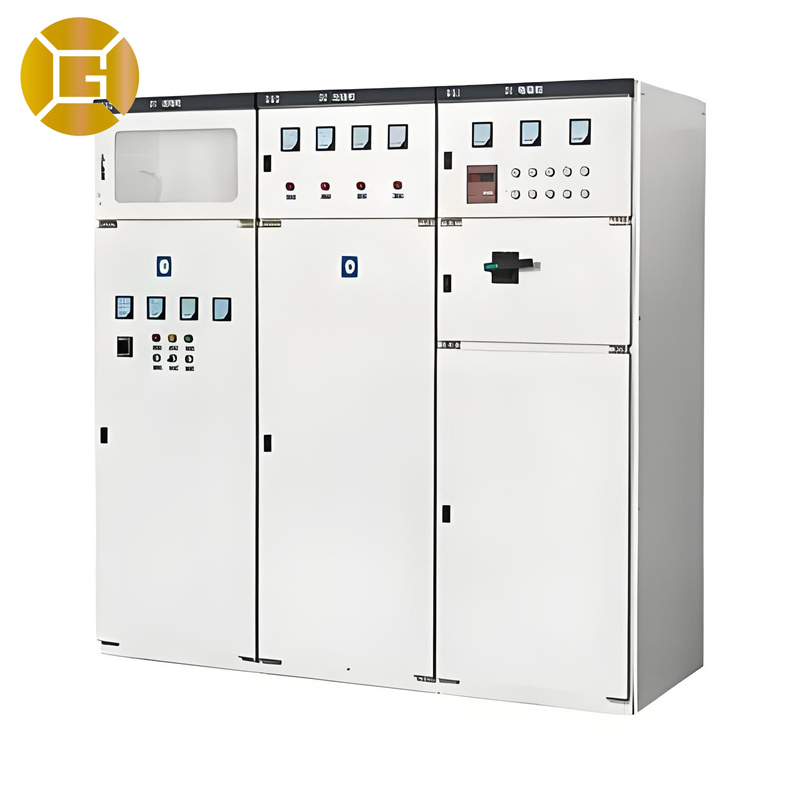

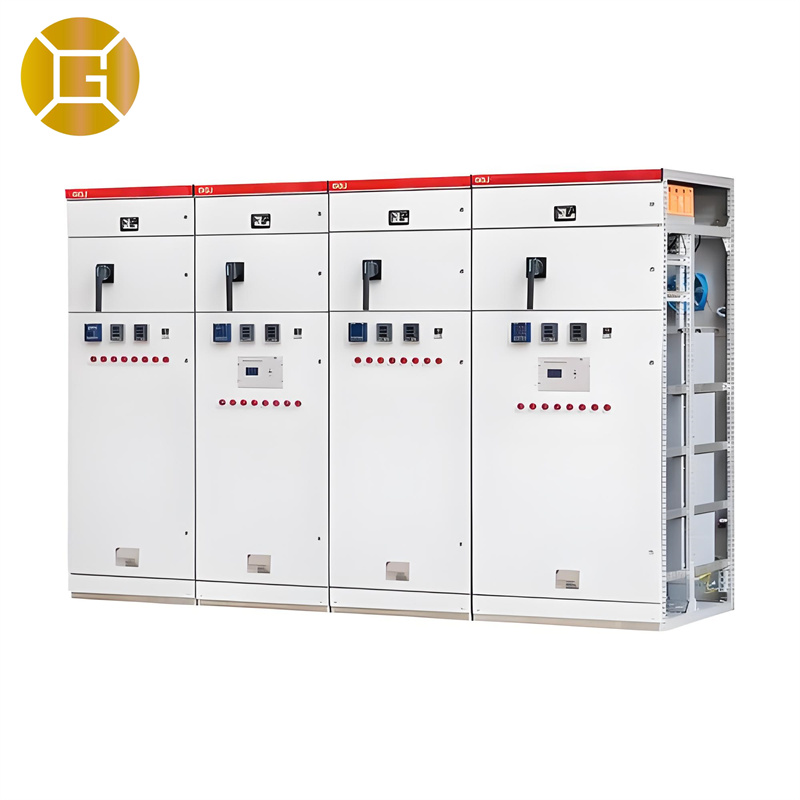

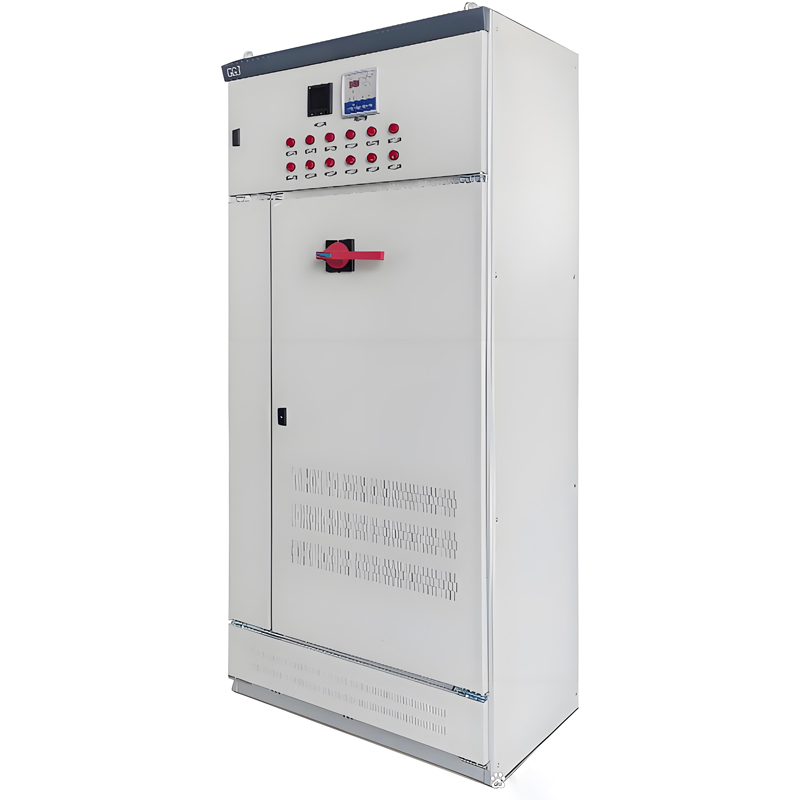

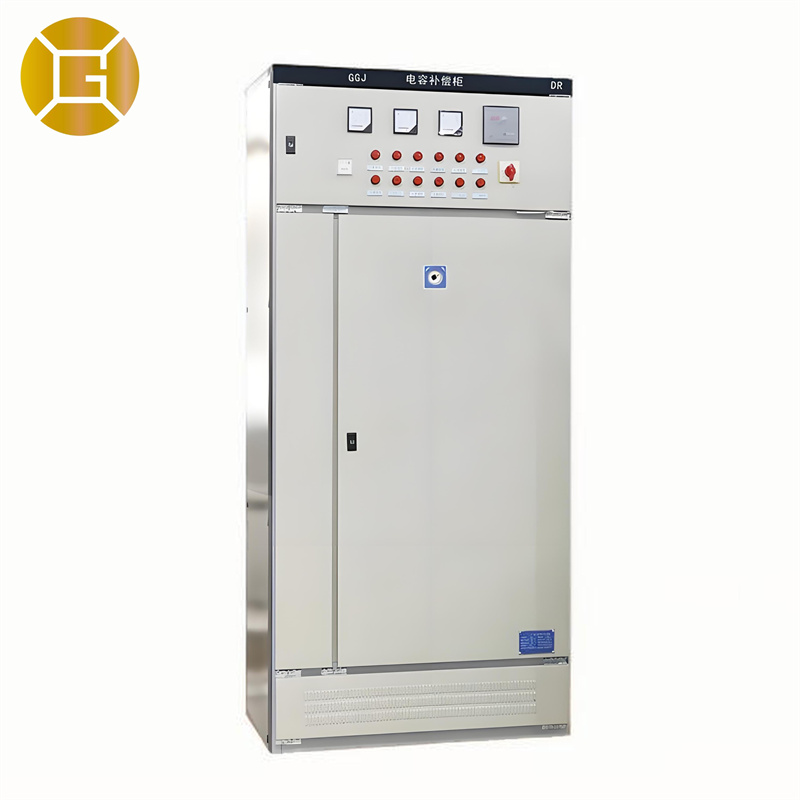

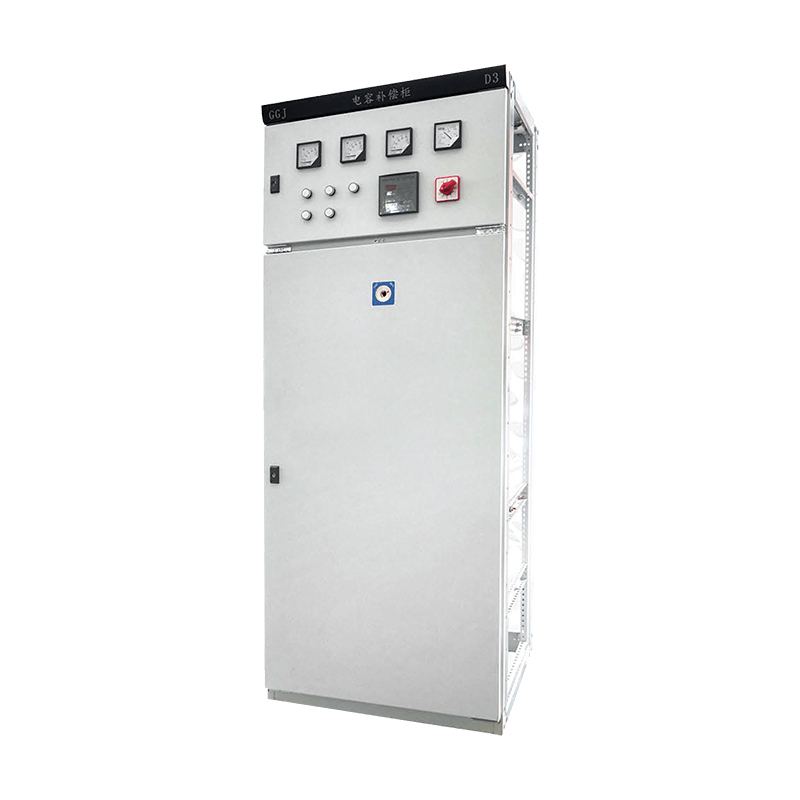

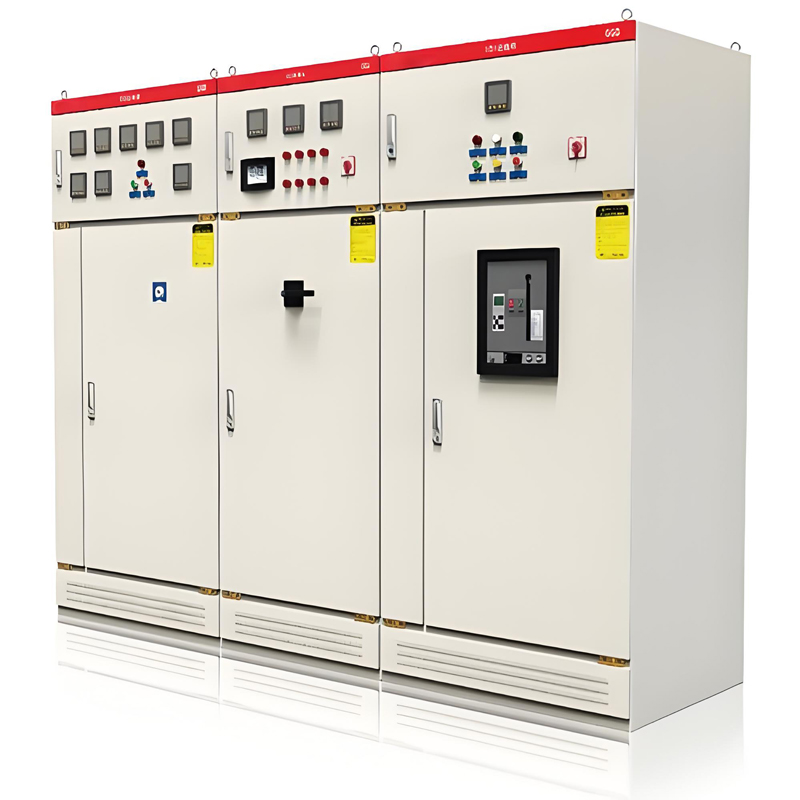

Panneau de compensation de puissance réactive intelligent GGJ
Caractéristiques
● Réponse rapide et compensation efficace : Garantit une réaction rapide et un fonctionnement fiable.
● Fonctionnement automatique : se déconnecte automatiquement en cas de coupure de courant et reprend après un délai de 10 secondes lors du rétablissement du courant.
● Amélioration du facteur de puissance : atteint un facteur de puissance du réseau ≥ 0,95.
● Décharge du condensateur : se décharge de la tension de crête nominale à ≤50V en
● Courant d'appel de commutation : ≤100In pour les commutateurs mécaniques ; ≤5In pour les commutateurs à semi-conducteurs/hybrides.
● Condensateurs auto-réparateurs : composants de haute précision et à performances stables.
● Condensateurs intelligents : Conception compacte avec structure modulaire, capacités de communication/contrôle avancées, permettant une compensation réactive intelligente avec informatisation, automatisation, numérisation et interactivité.
● Suppression des harmoniques : Configuration optionnelle de réacteurs en série pour atténuer les harmoniques, améliorant ainsi la fiabilité et la stabilité du système.
● Compatibilité : Peut être intégré aux systèmes MNS, GCS, GCK, GGD et autres appareillages de commutation basse tension pour une compensation combinée de la puissance réactive. Protection complète : Inclut une protection contre les courts-circuits, les surcharges, les surtensions, les sous-tensions et les pertes de phase avec des réglages faciles.
Conditions de fonctionnement
● Altitude : ≤ 2000 m
● Température ambiante : -25 °C à +40 °C
● Humidité relative : ≤90 % (à 20 °C)
● Exigences environnementales : exempt de matériaux inflammables/explosifs, de gaz corrosifs et de poussières conductrices ; pas de vibrations/chocs importants, inclinaison d'installation ≤5°.
Remarque : Pour toute demande personnalisée, veuillez consulter notre société.
Spécifications techniques
| Non. | Articles | Données |
| 1 | Tension nominale | 400 V, 660 V, 1000 V |
| 2 | Fréquence nominale | 50 Hz |
| 3 | Capacité nominale | 30-1000 VA |
| 4 | Plage de tension de fonctionnement | 0,8-1,1 A |
| 5 | méthode de connexion du condensateur | Y ou ∆ |
| 6 | Erreur de mesure | Tension : +0,5 %, Courant : ±1 %, Réactivité : ±1 % |
| 7 | Méthode de commutation | Commutation automatique basée sur la tension harmonique ou le facteur de puissance |
| 8 | Délai de commutation | Réglable de 0 à 999 secondes |
