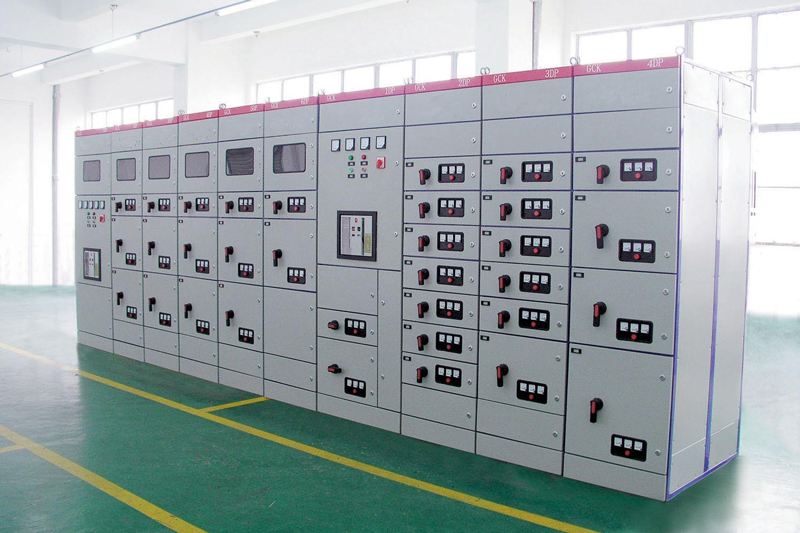

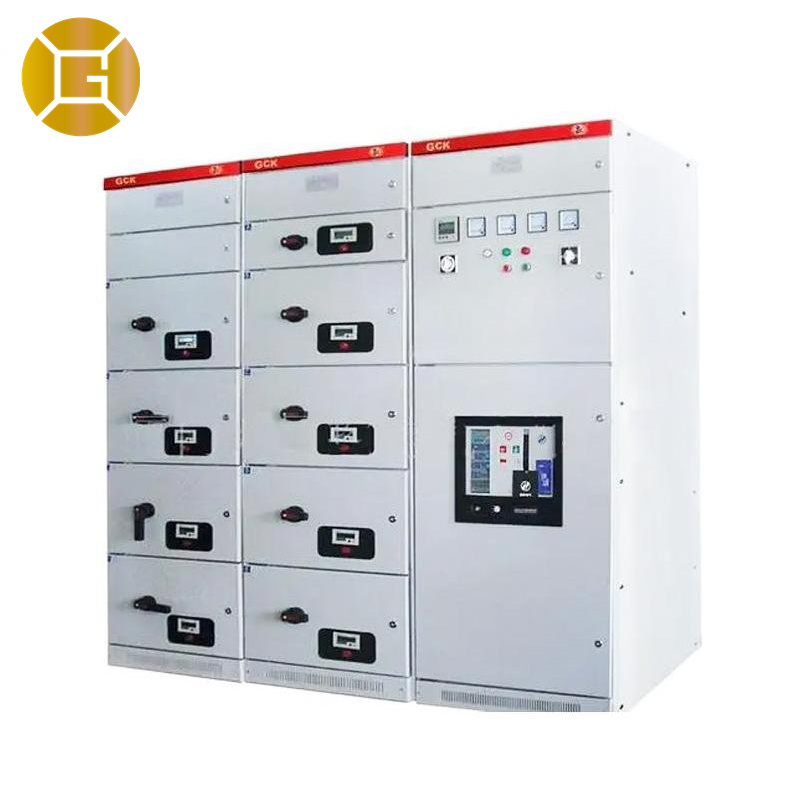

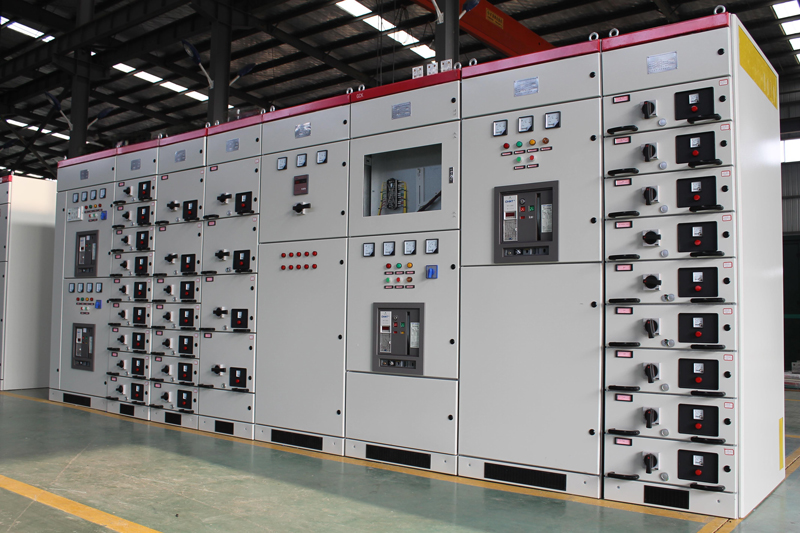

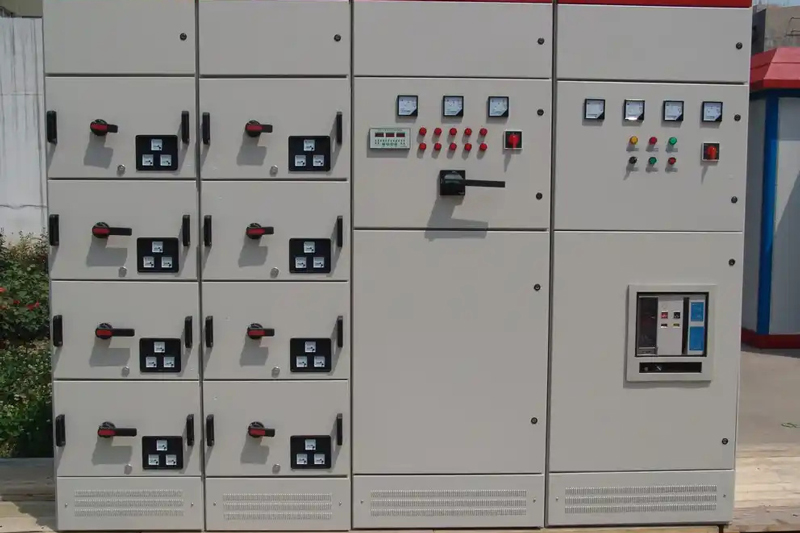

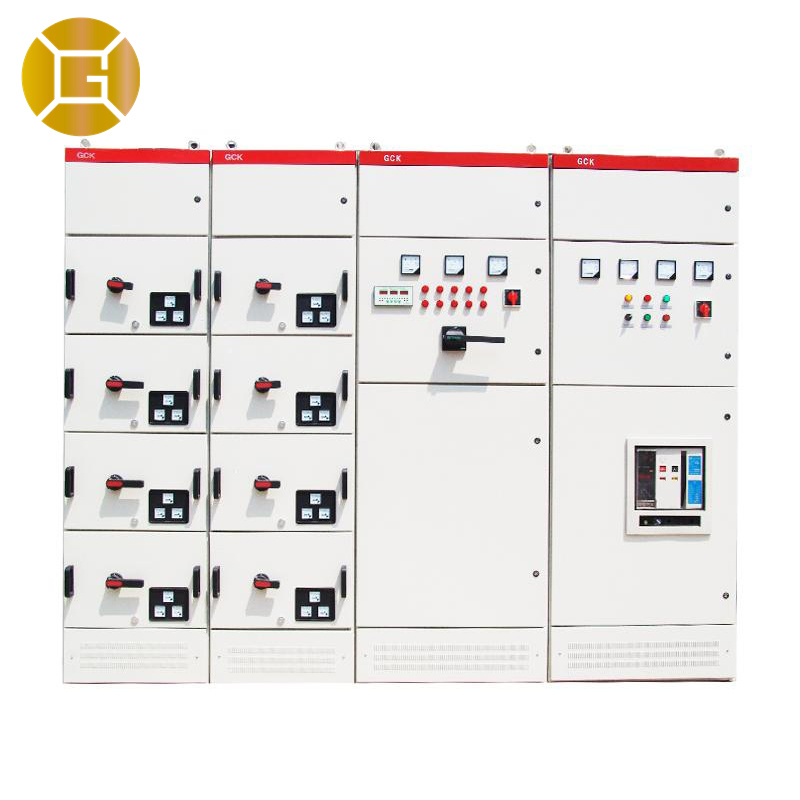

Appareillage de commutation extractible basse tension GCK
Caractéristiques
● L'ensemble du meuble adopte une structure démontable combinée avec un montage modulaire par trous, caractérisée par une grande universalité des composants, une forte adaptabilité et un haut niveau de standardisation.
● La partie supérieure de l'armoire abrite le compartiment des barres omnibus, la partie avant le compartiment électrique et la partie arrière le compartiment d'entrée/sortie des câbles. Chaque compartiment est séparé par des plaques d'acier ou des panneaux isolants pour garantir la sécurité.
● La porte du compartiment à tiroir de l'armoire MCC est équipée d'un verrouillage mécanique avec la poignée de commande du disjoncteur ou de l'interrupteur sectionneur ; la porte ne peut être ouverte que lorsque la poignée est en position ouverte.
● L’interrupteur d’arrivée, l’interrupteur de liaison et les tiroirs de l’armoire MCC ont trois positions : position connectée, position de test et position déconnectée.
● Un pont de barres omnibus peut être installé sur le dessus de l'appareillage de commutation selon les exigences de réception de puissance.
Conditions de fonctionnement
● Température ambiante : ne doit pas dépasser +40 ℃ ni descendre en dessous de -5 ℃ ; la température moyenne sur 24 heures ne doit pas dépasser +35 ℃ ; en cas de dépassement, il est nécessaire de réduire la capacité et d'adapter le fonctionnement à la situation réelle ;
● Altitude : ne dépassant pas 2000 m, pour une utilisation en intérieur ;
● Conditions atmosphériques : L’humidité relative de l’air ambiant ne doit pas dépasser 50 % à une température maximale de +40 °C, et une humidité relative relativement élevée est tolérée à des températures plus basses, par exemple 90 % à +20 °C. L’influence de la condensation due aux variations de température doit être prise en compte ;
● Lors de l'installation de l'appareil, l'inclinaison par rapport au plan vertical ne doit pas dépasser 50 ℃ et l'ensemble de la rangée d'armoires doit être relativement plat (conformément à la norme GBJ232-82) ;
● L’appareil doit être installé dans un endroit où il n’y a pas de fortes vibrations ni d’impacts, et où les composants électriques ne sont pas soumis à la corrosion nécessaire ;
Remarque : Pour toute demande personnalisée, veuillez consulter notre société.
Spécifications techniques
| Articles | Données | |
| Fréquence de fonctionnement nominale (Hz) | 50 | |
| Tension de fonctionnement nominale (V) | 380 660 | |
| Tension d'isolation nominale (V) | 660 | |
| Courant de fonctionnement nominal (A) | barre omnibus horizontale | 630-3150 |
| barre omnibus verticale | 600 | |
| Courant de tenue de courte durée nominal | barre omnibus horizontale | 80 kA (valeur efficace)/1 s |
| barre omnibus verticale | 50 kA (valeur efficace)/1 s | |
| Courant de crête admissible nominal | barre omnibus horizontale | 176 kA/0,1 s |
| barre omnibus verticale | 110 kA/0,1 s | |
| Connecteur du circuit principal (A) | 200, 400, 680, 800 | |
| Connecteur de circuit auxiliaire (A) | 10 | |
| Tension de tenue à la fréquence industrielle pendant 1 min (V) | 2500 | |
| Niveau de protection | IP40 | |
| Mode de fonctionnement | Sur site, à distance, automatique | |
Remarque : Les données ci-dessus sont susceptibles d'être modifiées en raison d'améliorations techniques.
