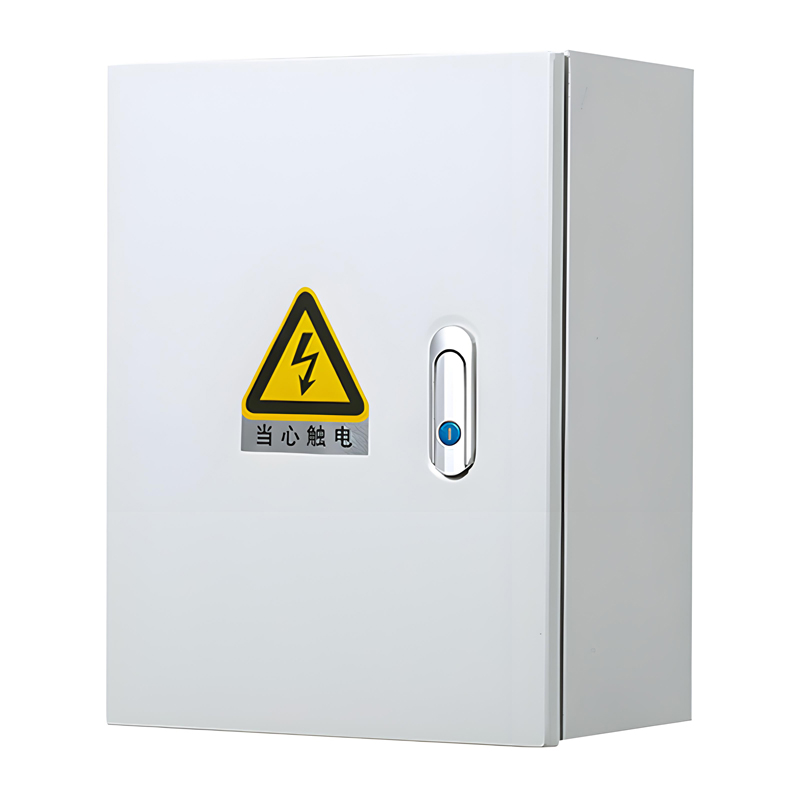

Boîtier de commande JXF
Caractéristiques

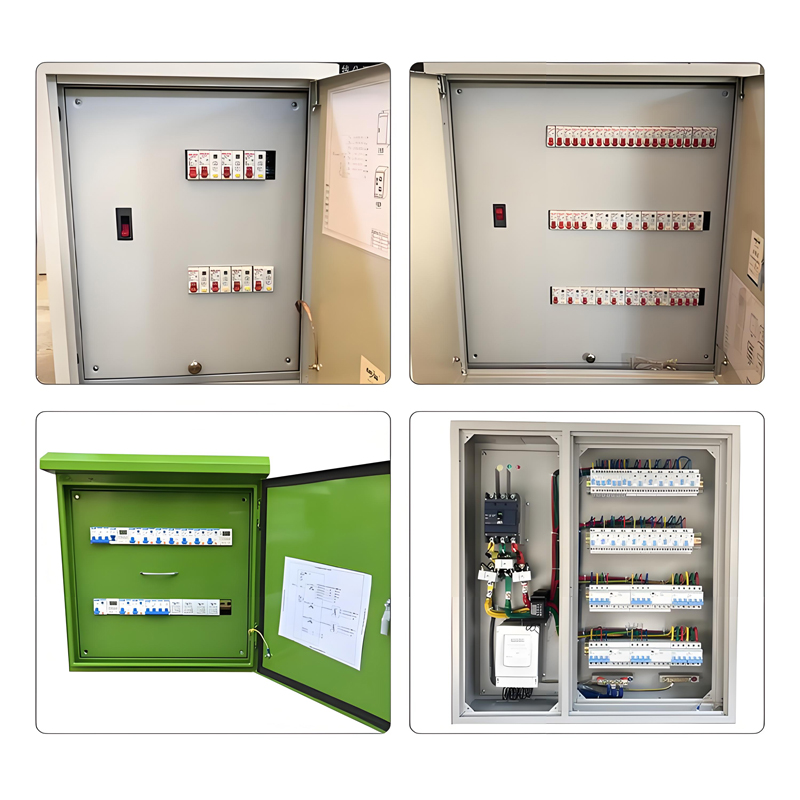

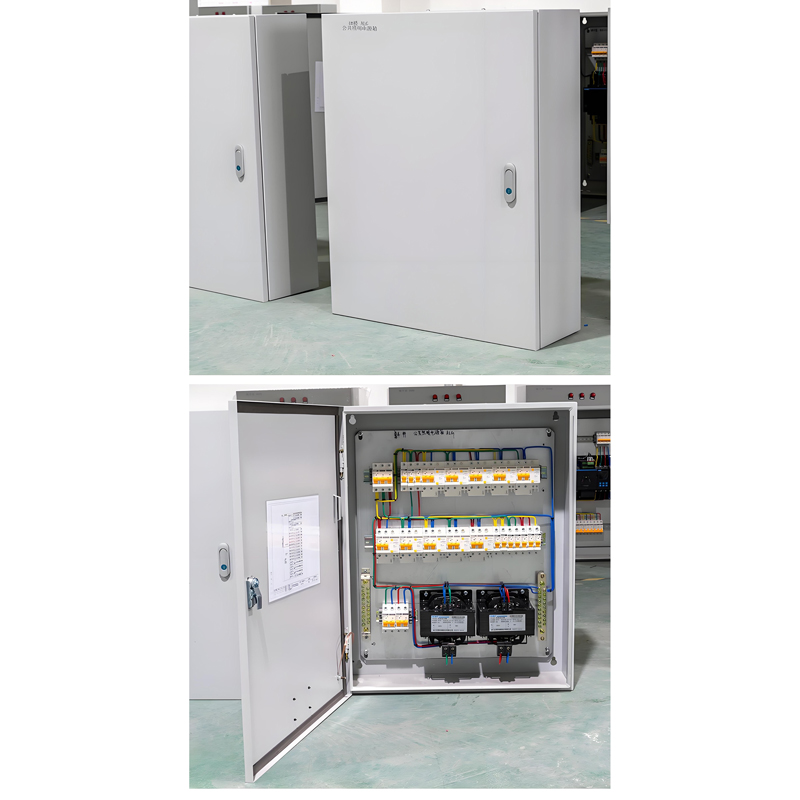

La structure des boîtes de distribution de la série JXF comprend généralement des interrupteurs, des instruments, des composants de protection et d'autres éléments. Les interrupteurs intégrés sont définis en fonction des exigences fonctionnelles du client. Pour faciliter le câblage en haut et en bas, un orifice pour interrupteur (dimensions : 180 x 85 mm) est prévu et obturé en usine avec un joint en caoutchouc ; le client peut le retirer et le remettre en place lui-même pour le passage des câbles d'arrivée ou de départ.

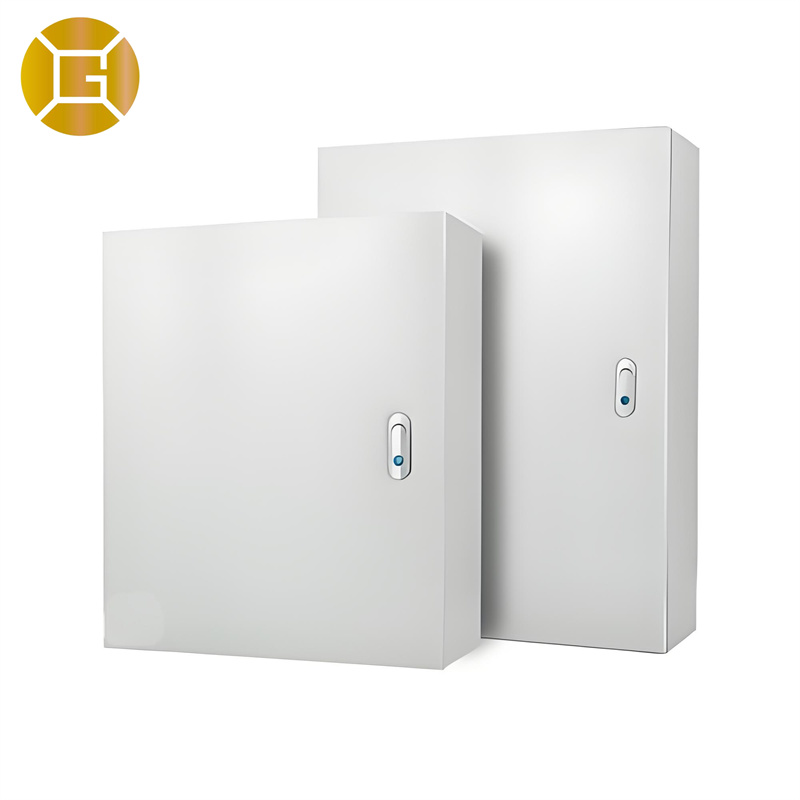

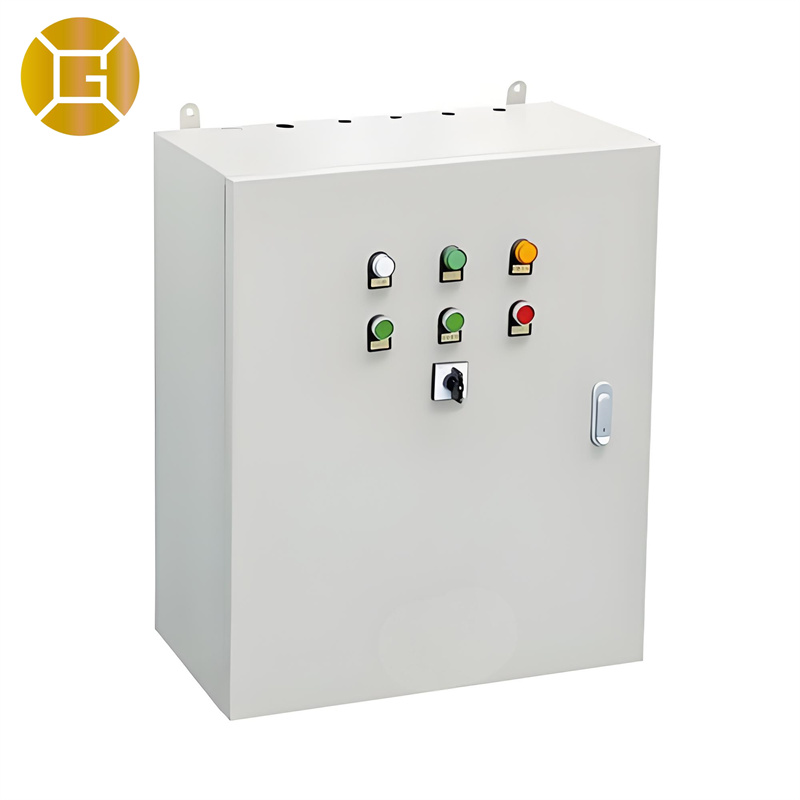

Ces armoires sont disponibles en deux versions : à montage apparent (suspendues au mur) et à montage encastré (encastrées dans le mur), la couleur dominante étant le gris. Elles se caractérisent par une grande flexibilité, une fiabilité élevée et une installation facile, ce qui en fait un équipement électrique relativement éprouvé.
Conditions de fonctionnement
● Altitude : ne dépassant pas 2000 m ;
● Température ambiante : ne dépassant pas +40 ℃, ne descendant pas en dessous de -25 ℃ ;
● Humidité relative : À +20 °C, l’humidité relative moyenne mensuelle de l’air ne doit pas dépasser 40 % ;
● Endroits sans vibrations ni impacts importants ;
● Il n’y a pas de zones à risque d’explosion, et il n’y a pas de gaz ou de poussières conductrices dans le milieu qui peuvent corroder les métaux ou endommager l’isolation ;
Remarque : Pour les applications dépassant les conditions ci-dessus, veuillez consulter notre société pour une personnalisation.
Spécifications techniques
| Spéc. | Hauteur | Largeur | Profondeur | Épaisseur | Caractéristiques structurelles |
| 2520/14 | 250 | 200 | 140 | 1.2 1.5 | La série JXF est disponible en deux versions : en saillie et encastrée. La série JFF se décline en deux types de portes : porte métallique et porte vitrée. Les panneaux de porte sont équipés de joints d'étanchéité en caoutchouc pour empêcher les infiltrations d'eau de pluie. L'armoire est dotée d'entrées de câbles prédécoupées en haut et en bas, ainsi que d'une platine de montage encastrée. Les entrées de câbles sont munies de joints d'étanchéité préinstallés. L'angle d'ouverture de la porte est supérieur à 90°. Les séries JXF et JFF1 proposent 25 spécifications, et la série JFF2, 18. |
| 3025/14 | 300 | 250 | 140 | ||
| 3025/18 | 300 | 250 | 180 | ||
| 3030/14 | 300 | 300 | 140 | ||
| 3030/18 | 300 | 300 | 180 | ||
| 4030/14 | 400 | 300 | 140 | ||
| 4030/20 | 400 | 300 | 200 | ||
| 5040/14 | 500 | 400 | 140 | ||
| 5040/20 | 500 | 400 | 200 | ||
| 5040/23 | 500 | 400 | 230 | ||
| 6040/14 | 600 | 400 | 140 | ||
| 6040/20 | 600 | 400 | 200 | ||
| 6040/23 | 600 | 400 | 230 | ||
| 6050/14 | 600 | 500 | 140 | ||
| 6050/20 | 600 | 500 | 200 | ||
| 6050/23 | 600 | 500 | 230 | ||
| 7050/16 | 700 | 500 | 160 | ||
| 7050/20 | 700 | 500 | 200 | ||
| 7050/23 | 700 | 500 | 230 | ||
| 8060/20 | 800 | 600 | 200 | ||
| 8060/23 | 800 | 600 | 230 | ||
| 8060/25 | 800 | 600 | 250 | ||
| 100080/20 | 1000 | 800 | 200 | ||
| 10080/25 | 1000 | 800 | 250 | ||
| 10080/30 | 1000 | 800 | 300 |
Remarque : Les dimensions du boîtier peuvent être déterminées selon les plans fournis par le client.
