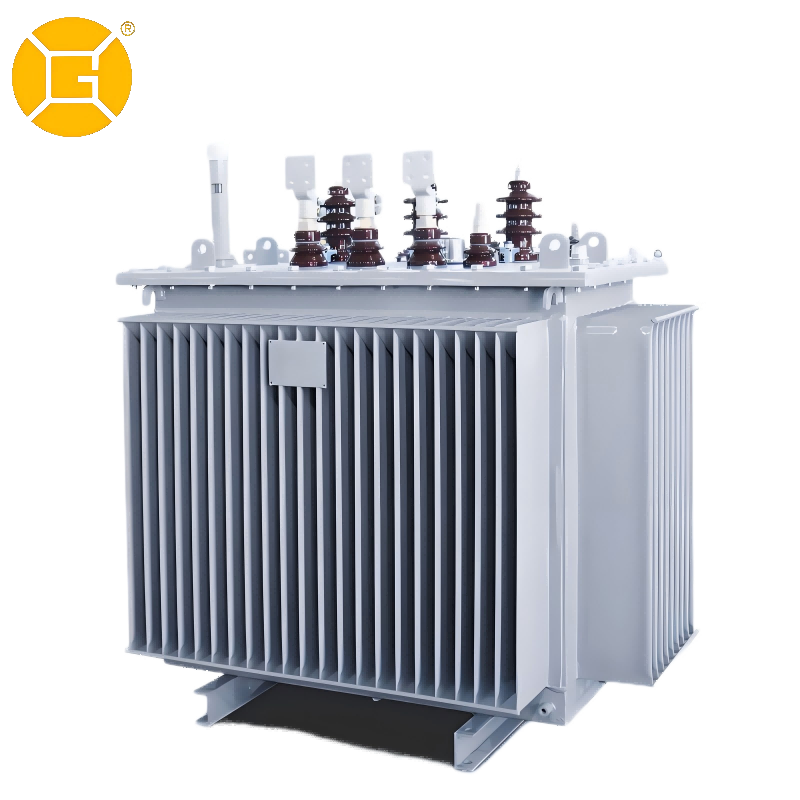

Transformateur de puissance immergé dans l'huile de 11 kV pour une utilisation en extérieur

Transformateurs triphasés immergés dans l'huile série S13-M : Présentation du produit. La série S13-M de transformateurs triphasés immergés dans l'huile offre une efficacité et des économies d'énergie exceptionnelles grâce à sa conception experte avec une cuve ondulée entièrement étanche. Cette conception innovante compense les variations de température et de volume de l'huile dues aux fluctuations de charge et aux variations de température ambiante. Il en résulte un produit non seulement esthétique et compact, mais aussi des avantages économiques significatifs. Comparés à la norme GB/T 6451, les transformateurs S13-M affichent des performances nettement supérieures, avec une réduction moyenne de 45 % des pertes à vide et de 35 % des pertes en charge. Ces améliorations se traduisent par une réduction de 30 % des coûts d'exploitation, faisant de la série S13-M un choix durable pour les projets d'infrastructures critiques exigeant une efficacité élevée et une grande longévité.

  • Série S13 11 kV Énergie électrique de Guoxiang
Contactez-nous
détails du produit

Définition du modèle

description-produit1-4-2

Caractéristiques

● Niveau de tension : 10～35/0,4kV.
● Capacité : 30～3150 kVA.
● Durée de vie prolongée et fonctionnement sans entretien :
Sa conception entièrement étanche, avec des fixations boulonnées ou soudées entre le couvercle du réservoir et le châssis, élimine tout contact huile-air, empêchant ainsi les infiltrations d'humidité et réduisant considérablement le vieillissement de l'isolation. Ceci prolonge la durée de vie et permet un fonctionnement sans entretien.
● Conception compacte et faible niveau sonore :
Utilise des matériaux et des techniques de fabrication de pointe pour minimiser le bruit de fonctionnement. Sa structure sans conservateur d'huile réduit la hauteur totale par rapport aux unités conventionnelles. La rétention d'huile à vie élimine le besoin de vidanges à mi-vie, améliorant ainsi la sécurité et la fiabilité en service.
● Réservoir ondulé compact :
La série S11 est dotée de parois de réservoir ondulées qui assurent un refroidissement naturel grâce à la dilatation et à la contraction thermiques. Cette conception optimise l'encombrement tout en préservant l'esthétique.
● Entretien sans noyau et pureté de l'huile :
L'injection d'huile filtrée sous vide lors de l'assemblage élimine toute trace d'humidité, garantissant ainsi l'intégrité diélectrique à long terme. L'étanchéité hermétique empêche toute pénétration d'oxygène, éliminant les risques d'oxydation et préservant les performances d'isolation tout au long du cycle de vie du transformateur.
  • description-produit2
  • description-produit3
  • description-produit4

Domaine d'application

Largement applicable aux immeubles de grande hauteur, centres commerciaux, métros, aéroports, gares, entreprises industrielles et minières, plateformes de forage et plateformes de production pétrolière. Particulièrement adapté aux sites soumis à des exigences strictes en matière de prévention des incendies (zones inflammables/explosives, par exemple) et aux environnements difficiles. Idéal également pour l'alimentation électrique et l'éclairage des zones résidentielles, des rues commerçantes, des sites industriels et des zones rurales.

Spécifications techniques

Capacité nominale (kVA)

Tension nominale

Groupe vectoriel

Perte à vide (W)

Perte de charge (W)

Courant à vide (%)

Tension d'impédance (%)

HW (kV)

Plage de tapotement (%)

LV (kV)

11#

13#

20#

22#

11/13#

20#

22#

11#

13#

20#

22#

30

6 6,3 6,6 10 10,5 11

±5 ou ±2×2,5

0,4

Dyn11 ou Yyn0

100

80

70

65

630/600

505/480

455/430

0,3

0,3

0,24

0,23

4

50

130

100

90

80

910/870

730/695

655/625

0,24

0,23

0,24

0,23

80

180

130

115

105

1310/1250

1050/1000

945/900

0,22

0,18

0,21

0,20

100

200

150

135

120

1580/1500

1265/1200

1140/1080

0,21

0,16

0,21

0,20

125

240

170

150

135

1890/1800

1510/1440

1360/1295

0,2

0,15

0,19

0,18

160

280

200

180

160

2310/2200

1850/1760

1665/1585

0,19

0,14

0,18

0,17

200

340

240

215

190

2730/2600

2185/2080

1970/1870

0,18

0,12

017

0,16

250

400

290

260

230

3200/3050

2560/2440

2300/2195

0,16

0,12

0,14

0,13

315

480

340

305

270

3830/3650

3065/2920

2760/2630

0,16

0,11

0,13

0,12

400

570

410

370

330

4520/4300

3615/3440

3250/3095

0,16

0,11

0,13

0,12

500

680

480

430

385

5410/5150

4330/4120

3900/3710

0,16

0,1

0,12

0,11

630

810

570

510

460

6200

4960

4460

0,15

0,09

0,12

0,11

4.5

800

980

700

630

560

7500

6000

5400

0,15

0,09

0,1

0,1

1000

1150

830

745

665

10300

8240

7415

0,14

0,09

0,1

0,09

1250

1360

970

870

780

12000

9600

8640

0,13

0,08

0,1

0,09

1600

1640

1170

1050

940

14500

11600

10440

0,12

0,07

0,09

0,08

2000

1940

1360

1225

1085

18300

14640

13180

0,11

0,09

0,09

0,08

5.5

2500

2290

1600

1440

1280

21200

14840

13360

0,11

0,08

0,09

0,08

3150

2750

2180

24100

0,11

0,08

6
Note:
1. La perte de charge avec deux valeurs dans le tableau, la valeur de gauche est applicable au groupe de vecteurs Dyn11 et la valeur de droite est applicable au groupe de vecteurs Yyn0.
2. Les données ci-dessus sont susceptibles d'être modifiées en raison d'améliorations techniques.
